Конический индуктор HAMLT2500803R Высокочастотный специальный РЧ-индуктор 160 нГн

Поделиться с:

Конический дроссель HAMLT2500803R представляет собой специальный компонент для высокочастотных радиочастотных применений с точной индуктивностью 160 нГн ± 20 %, диаметром провода 0,08 мм и максимальным выдерживаемым током 500 мА. Он может стабильно работать в широком диапазоне частот от 100 МГц до 22 ГГц, с диапазоном температурной устойчивости от -55 ℃ до + 125 ℃, что подходит для суровых рабочих условий. Продукт применим для процесса пайки волной, условия хранения 20-25 ℃ и влажность 40-60%, срок годности 1 год. При сборке наконечник конуса ориентируют вертикально к линии передачи ВЧ-сигнала, подводящий провод должен быть как можно короче и закрепляться клеем. Он показывает отличные характеристики передачи сигнала в тесте диапазона частот 10 МГц–40 ГГц и является высококачественным вспомогательным компонентом в радиочастотных цепях.

штат:



Запрос цены

Описание продукта

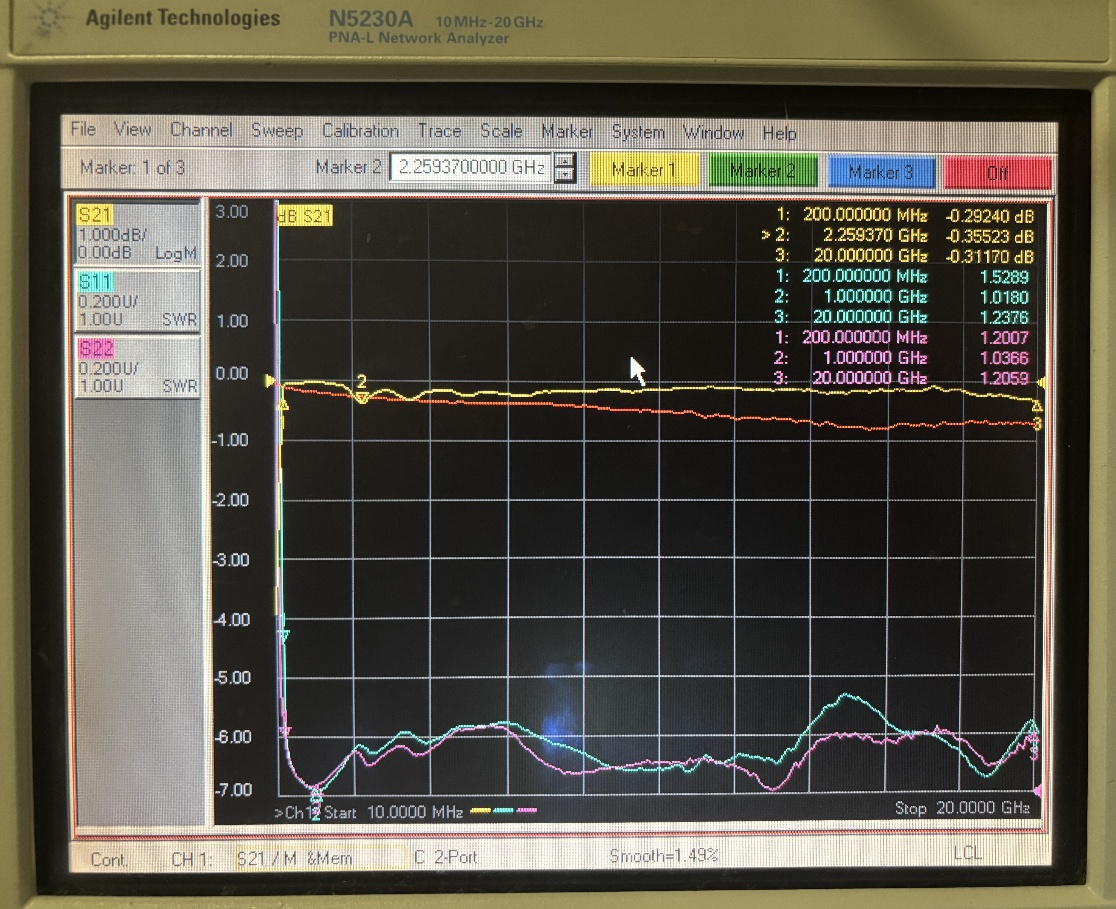

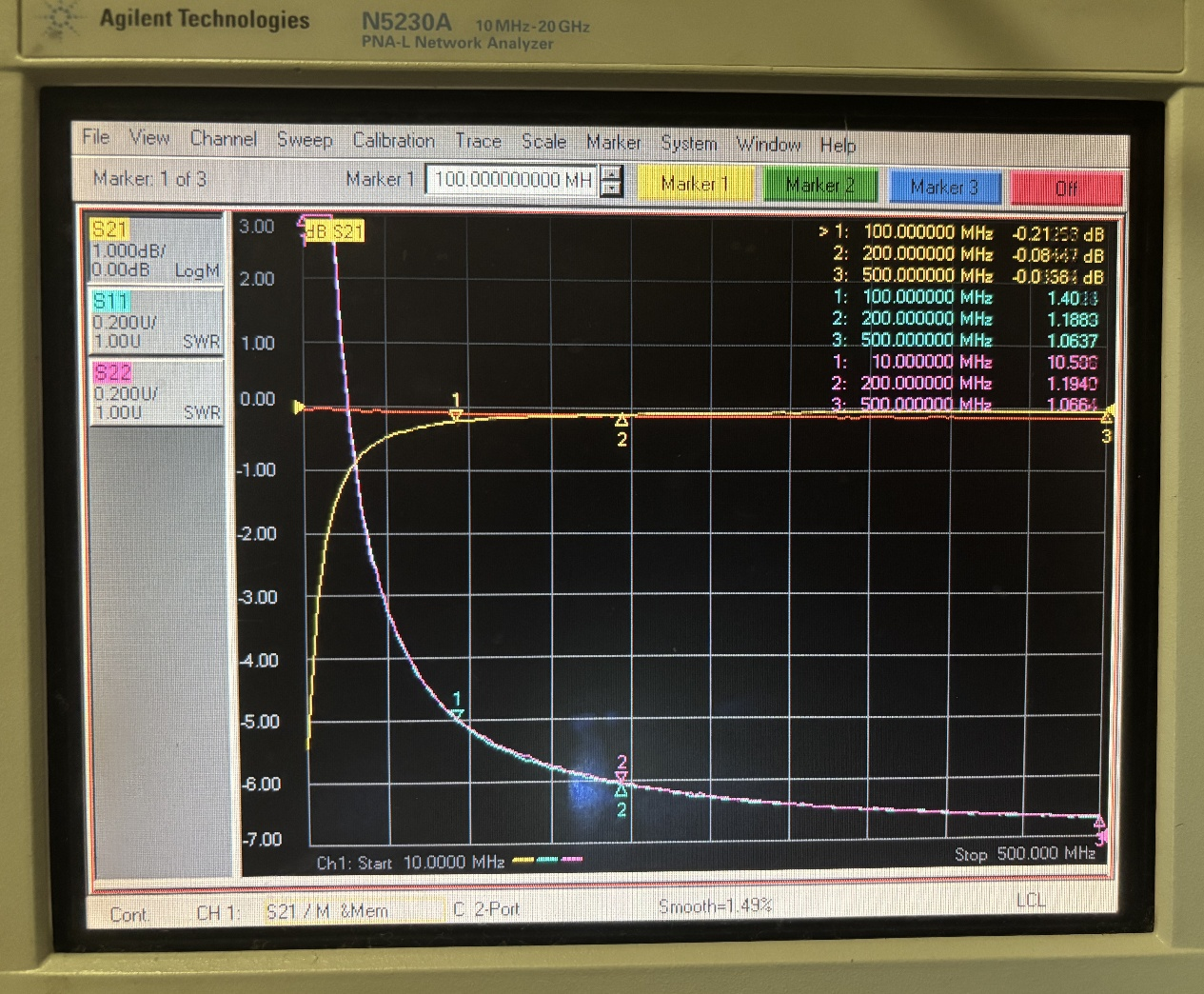

Конический дроссель HAMLT2500803R — это прецизионный электронный компонент, специально разработанный для высокочастотных радиочастотных сценариев, с превосходными характеристиками основных параметров: индуктивность 160 нГн ± 20%, диаметр провода 0,08 мм и максимальный ток нагрузки 500 мА. Он может работать непрерывно и стабильно в высокочастотном диапазоне 100–22 ГГц, обладает превосходной термостойкостью и адаптируется к экстремальным температурам от -55 ℃ до + 125 ℃. Продукт обладает высокой технологической адаптируемостью и поддерживает процесс пайки волновой пайкой. Его необходимо хранить при температуре 20–25 ℃ и влажности 40–60 %, срок годности 1 год после доставки. Существуют четкие требования к сборке: кончик конуса должен быть обращен к линии передачи радиочастотного сигнала и быть перпендикулярен ей, подводящий провод на конце линии передачи должен быть как можно короче и для обеспечения устойчивости фиксироваться клеем. Протестировано профессиональным векторным анализатором цепей, он имеет хорошие показатели S21, S11 и КСВ в диапазонах частот 10–500 МГц и 10–20 ГГц, а также показывает хорошую пропускную способность сигнала в полосе частот 10–40 ГГц. Хотя данные испытаний в этом диапазоне частот предназначены только для справки из-за влияния светильников, они по-прежнему отражают высокочастотную адаптируемость продукта, что делает его идеальным выбором для построения радиочастотных схем.

Имя	Конический индуктор
Модель	ХАМЛТ2500803Р
Индуктивность	160 нГ ± 20%
Диаметр проволоки	0,08 мм
Максимальный выдерживаемый ток	500 мА
Рабочая частота	100 МГц-22 ГГц
Рабочая температура	от -55℃ до +125℃

Примечания:

Условия хранения: 20-25℃, влажность 40-60%;
Срок годности: 1 год после поставки при соблюдении указанных условий хранения;
Подходит для процесса ленточной сварки;
На следующей странице приведены меры предосторожности при сборке и данные испытаний.

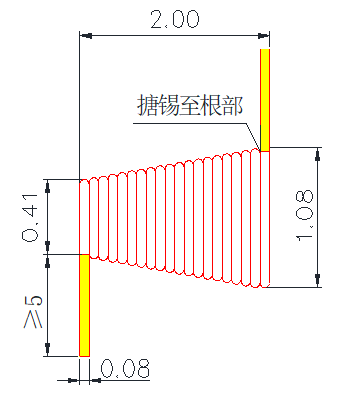

e558b50d333097a30f905be56ee60f2f

Меры предосторожности при сборке

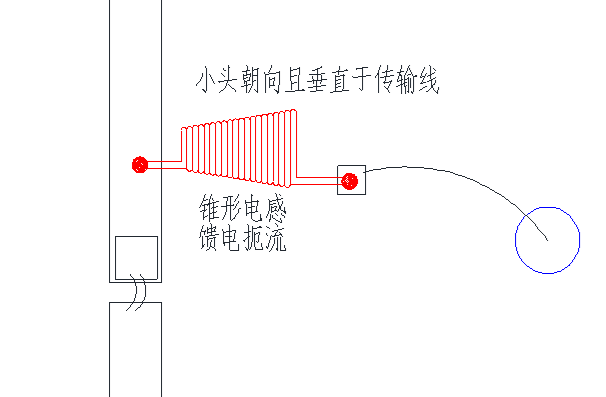

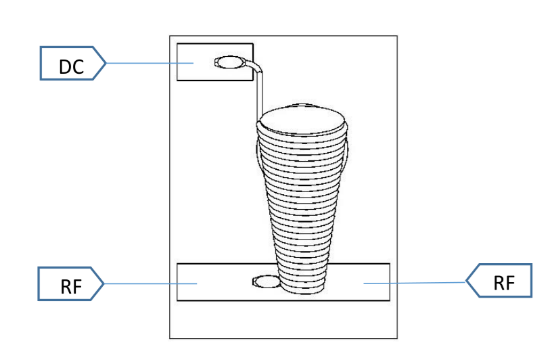

При сборке кончик конуса (меньший конец) должен быть обращен и перпендикулярен линии передачи радиочастотного сигнала, подводящий провод на конце линии передачи должен быть как можно короче, а конический индуктор должен быть зафиксирован клеем.

1cb3751147f4a7c6a63ba216ba118bf6 dc5908e33882187e41e5cf81c42ad69c
