Высокочастотный конический индуктор HAMLT6800503R 2000nH RF Специальный индуктор с высокой и низкой термостойкостью

Поделиться с:

Конический дроссель HAMLT6800503R представляет собой специальный электронный компонент для радиочастотного поля с точной индуктивностью 2000 нГн ± 20 % и максимальным выдерживаемым током 200 мА. Он может стабильно работать в сверхшироком диапазоне частот от 10 МГц до 40 ГГц, обладает превосходной устойчивостью к высоким и низким температурам и подходит для сложных условий работы от -55 ℃ до + 125 ℃. Намотанная проволокой небольшого диаметра, совместима с процессом пайки, при условиях хранения 20-25 ℃ и влажности 40-60%, срок годности 1 год. При сборке кончик конуса ориентируется вертикально к линии передачи ВЧ-сигнала и фиксируется клеем, а вывод на конце линии передачи делается как можно короче. Он отличается низкими потерями при передаче в диапазоне частот 10 МГц–20 ГГц и превосходными радиочастотными характеристиками, что делает его идеальным компонентом для питающих дросселей в радиочастотных цепях.

штат:



Запрос цены

Описание продукта

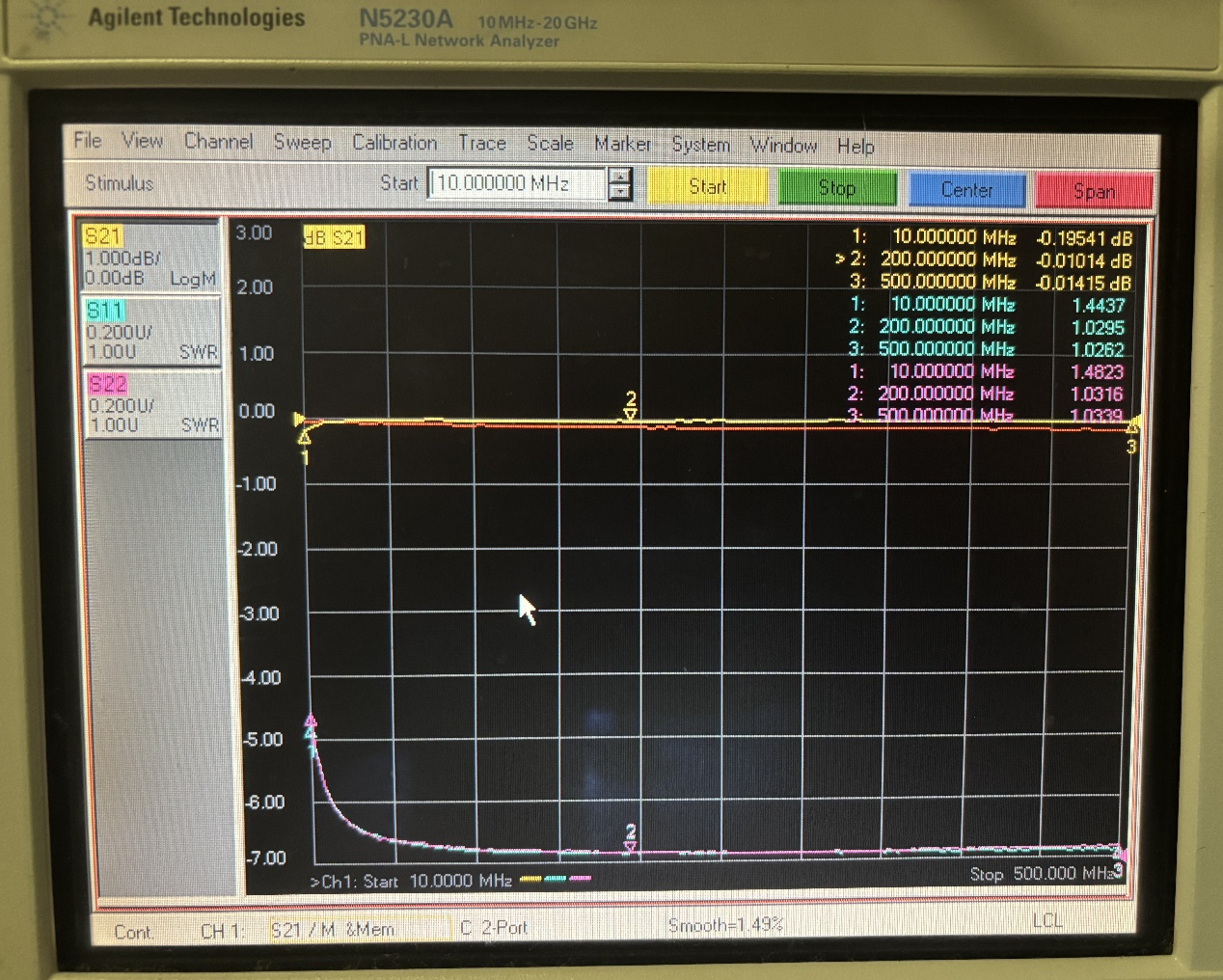

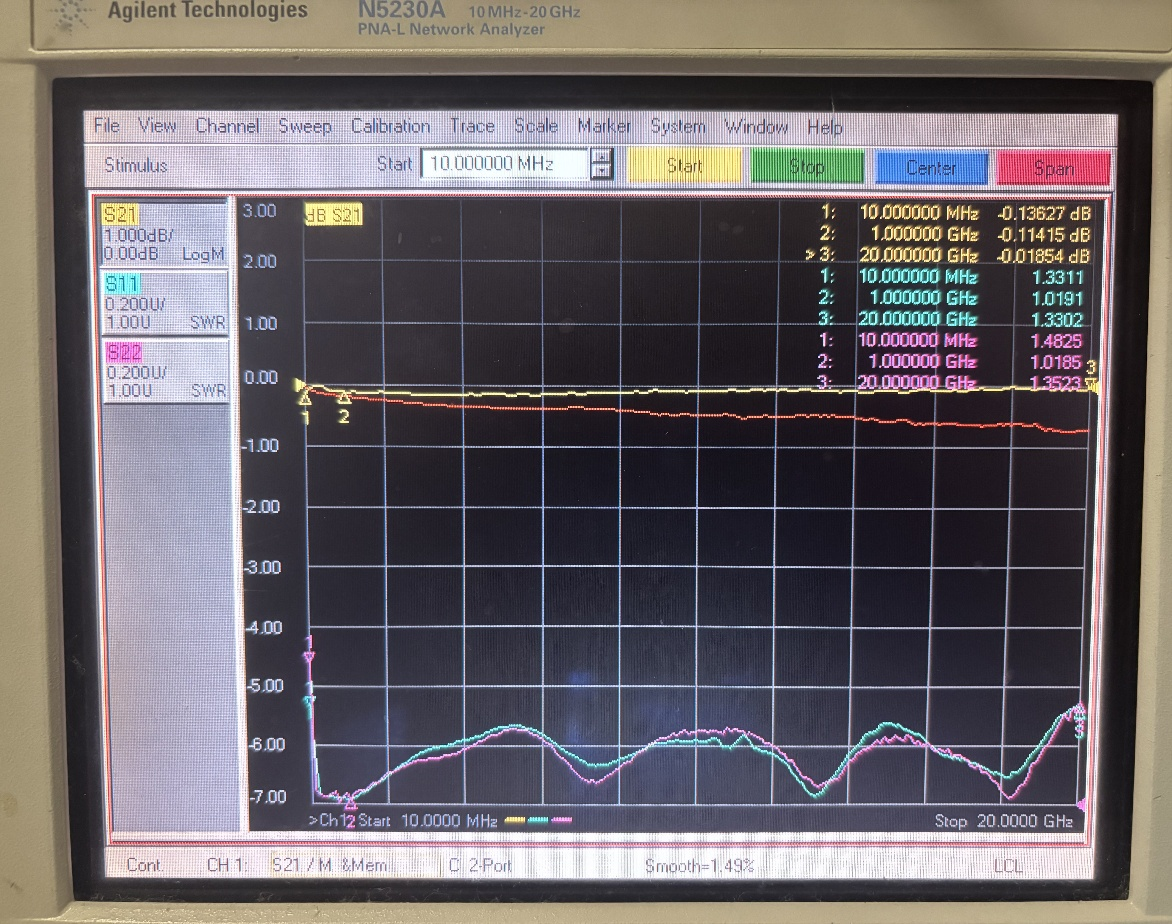

Конический дроссель HAMLT6800503R — это высокопроизводительный пассивный компонент, специально разработанный для радиочастотных цепей, с выдающимися параметрами сердечника: индуктивность 2000 нГн ± 20%, максимальный ток переноса 200 мА и он может охватывать сверхширокую рабочую частоту от 10 МГц до 40 ГГц. Он может стабильно работать при экстремальных температурах от -55 ℃ до +125 ℃, что подходит для различных сценариев жесткого радиочастотного применения. Изготовленный методом намотки проволоки тонкого диаметра, он совместим с процессом пайки. Хранить при температуре 20-25℃ и влажности 40-60%, срок годности 1 год после поставки. Существуют четкие требования к сборке: кончик конуса должен быть обращен к линии передачи радиочастотного сигнала и быть перпендикулярен, вывод на конце линии передачи должен быть как можно короче и фиксироваться клеем для обеспечения стабильности соединения схемы. Протестированный профессиональными векторными анализаторами цепей, индуктор имеет чрезвычайно низкие потери при передаче в диапазонах частот 10–500 МГц и 10–20 ГГц, а также превосходные радиочастотные показатели, такие как S11 и КСВ. Данные испытаний в диапазоне частот 40 ГГц предназначены только для справки. Это отличный выбор в качестве питающего дросселя в радиочастотных цепях, который отвечает требованиям высокопроизводительного радиочастотного оборудования.

Имя	Конический индуктор
Модель	ХАМЛТ6800503R
Индуктивность	2000нГн±20%
Диаметр проволоки	0,05 мм
Максимальный выдерживаемый ток	200 мА
Рабочая частота	10 МГц-40 ГГц
Рабочая температура	-55℃ ~ +125℃

Примечания:

Условия хранения: 20-25℃, влажность 40-60%;
Срок годности: 1 год после поставки при соблюдении указанных условий хранения;
Подходит для процесса ленточной сварки;
На следующей странице приведены меры предосторожности при сборке и данные испытаний.

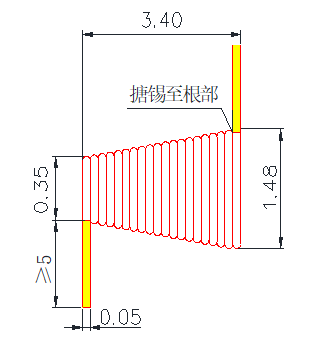

0928e5561ec11eeaad06427ea0181fe0

Меры предосторожности при сборке

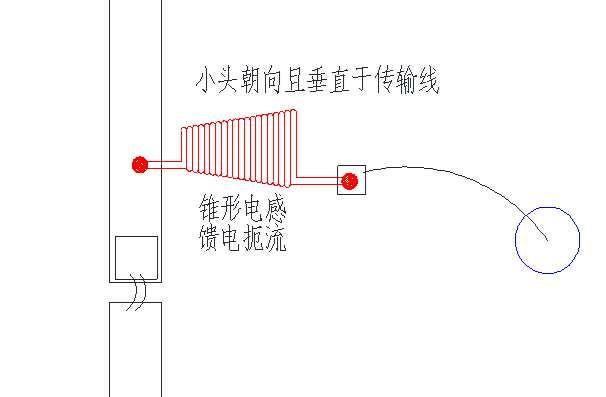

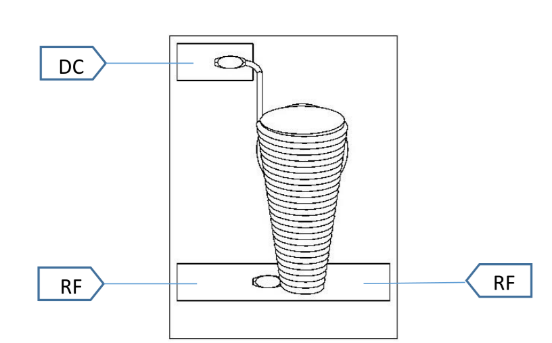

При сборке кончик конуса (меньший конец) должен быть обращен и перпендикулярен линии передачи радиочастотного сигнала, подводящий провод на конце линии передачи должен быть как можно короче, а конический индуктор должен быть зафиксирован клеем.

5445a26c116b1f0fb304475a3d7aa0b7
