HAMCC471A Двухсторонний чип-конденсатор с фиксацией края, термостойкий 470 пФ, прецизионный SMD-конденсатор 50 В

Поделиться с:

HAMCC471A представляет собой двухсторонний чип-конденсатор с фиксацией края и емкостью сердечника 470 пФ ± 20 % (условия испытаний: 1 кГц, 1 В, среднеквадратичное значение, 25 ℃, без смещения постоянного тока) и выдерживаемым напряжением 50 В. Он имеет диапазон рабочих температур от -55 ℃ до +125 ℃ и подходит для различных промышленных сценариев с высокими и низкими температурами. Как верхнее, так и нижнее покрытия изготовлены из TaN/TiW/Ni/Au минимальной толщиной 2,5 мкм, что обеспечивает превосходную электропроводность и стойкость к окислению. Обладая точными габаритными размерами, он подходит для процесса поверхностного монтажа, приклеивается специальным проводящим клеем H20E и отверждается путем запекания при температуре 120 ℃ в течение 30 минут. Хранить при температуре 20-25℃ и влажности 40-60%, срок годности 1 год. Во время сварки сварочная проволока должна находиться на расстоянии 25 мкм или более от края электрода, чтобы эффективно предотвратить выпадение электрода.

штат:



Запрос цены

Описание продукта

Этот чип-конденсатор HAMCC471A имеет конструкцию с двухсторонним сохранением кромок и представляет собой легко адаптируемый прецизионный электронный компонент с точностью измерения емкости, контролируемой в пределах ± 20%, что соответствует требованиям к параметрам емкости обычных схем. Выдерживаемое напряжение 50 В обеспечивает безопасность работы схемы. Покрытие имеет многослойную металлическую композитную структуру, балансирующую электропроводность и структурную стабильность, и может стабильно работать в широком диапазоне температур -55 ℃ ~ + 125 ℃, что применимо к печатным платам в сфере связи, промышленного управления, бытовой электроники и других областях. Продукт подходит для процесса склеивания, отличается простотой эксплуатации, умеренными требованиями к хранению и длительным сроком хранения. Существуют четкие технологические спецификации для сварочных работ, и строгое их соблюдение может эффективно улучшить стабильность использования продукта и снизить вероятность возникновения неисправностей.

Имя	Чип-конденсатор
Модель	HAMCC471A
Тип	Двухсторонний тип с сохранением края
Емкость	470пФ±20% при 1 кГц, 1 В (среднеквадратичное значение), 25°C, без смещения постоянного тока
Выдерживать напряжение	50В
Рабочая температура	-55℃~+125℃
Покрытие - Верхний слой	TaN/TiW/Ni/Au 2,5 мкм мин.
Покрытие - нижний слой	TaN/TiW/Ni/Au 2,5 мкм мин.

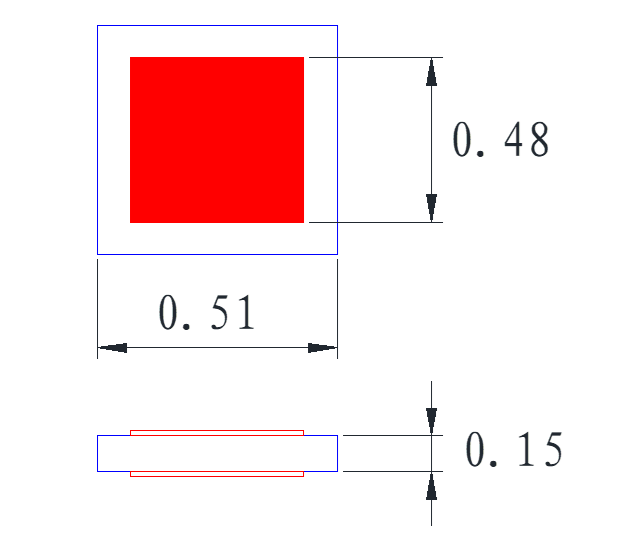

Габаритные размеры

70c1bad5a4b8d617952b601d20269848

Примечания:

Условия хранения: 20-25℃, влажность 40-60%;
Срок годности: 1 год после поставки при соблюдении условий хранения;
Подходит для процесса склеивания, проводящий клей H20E, запекание при 120 ℃ в течение 30 минут;
Положение сварочной проволоки должно находиться на расстоянии 25 мкм или более от края электрода, чтобы избежать падения электрода.
