Высокочастотный и высокостабильный дроссель с воздушным сердечником 91MLA1000503R — предпочтительный компонент сердечника для ВЧ и СВЧ-приложений

Поделиться с:

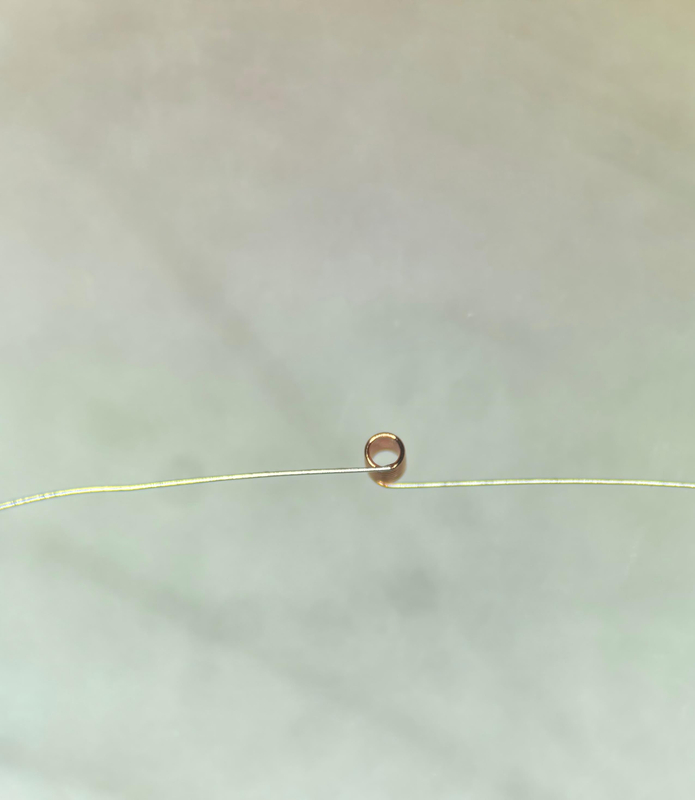

Индуктор с воздушным сердечником 91MLA1000503R представляет собой высокоэффективный радиочастотный компонент. Намотанный с высокой точностью, он имеет 10 витков, диаметр проволоки 0,05 мм и внутренний диаметр 0,3 мм, а индуктивность точно контролируется на уровне 14 нГн±20%.
Обладая максимальным током 400 мА, этот дроссель стабильно работает в широком диапазоне частот 3–20 ГГц. Он имеет диапазон рабочих температур от -55℃ до +125℃, что делает его пригодным для суровых условий эксплуатации.
Условия хранения: 20–25 ℃, влажность 40–60 %, срок годности при правильном хранении — 1 год с момента поставки. Подходит для процессов пайки. При сборке корпус катушки следует держать перпендикулярно линии передачи ВЧ-сигнала, при этом выводы на конце линии передачи должны быть максимально укорочены. После отладки его необходимо закрепить клеем. Это идеальный выбор для таких сценариев, как дроссели радиочастотного источника питания.

штат:



Запрос цены

Описание продукта

Благодаря своим выдающимся характеристикам дроссель с воздушным сердечником 91MLA1000503R стал основным вспомогательным компонентом радиочастотного и микроволнового оборудования. Продукт имеет широкополосный рабочий диапазон 3–20 ГГц и широкий диапазон температур от -55 ℃ до +125 ℃, что может удовлетворить требования различных сценариев применения.

Протестированный анализатором цепей Agilent N5230A, этот дроссель обеспечивает сверхнизкие вносимые потери -0,06 дБ в ключевых диапазонах частот, включая 1,5 ГГц, 3 ГГц и 20 ГГц, с отличным коэффициентом стоячей волны и превосходной стабильностью передачи сигнала. Его точный допуск индуктивности 14 нГн ± 20% обеспечивает стабильную производительность продуктов массового производства.

Совместимость с процессами пайки обеспечивает удобную сборку и высокую надежность. Этот продукт может помочь улучшить качество сигнала радиочастотного оборудования и снизить частоту отказов. Теперь он доступен в оптовых поставках, и производители могут проконсультироваться и приобрести его.

Имя	Индуктор с воздушным сердечником
Модель	91МЛА1000503Р
Количество поворотов	10
Диаметр проволоки	0,05 мм
Внутренний диаметр	0,3 мм
Индуктивность	14нГ±20%
Максимальный выдерживаемый ток	400 мА
Рекомендуемая рабочая частота	3-20 ГГц
Рабочая температура	-55℃——+125℃
Примечания: 1. Условия хранения: 20-25 ℃, влажность 40-60%;2. Срок годности: 1 год после поставки при соблюдении условий хранения;3. Подходит для процесса пайки ленты;4. Меры предосторожности при сборке и данные испытаний приведены на следующей странице.

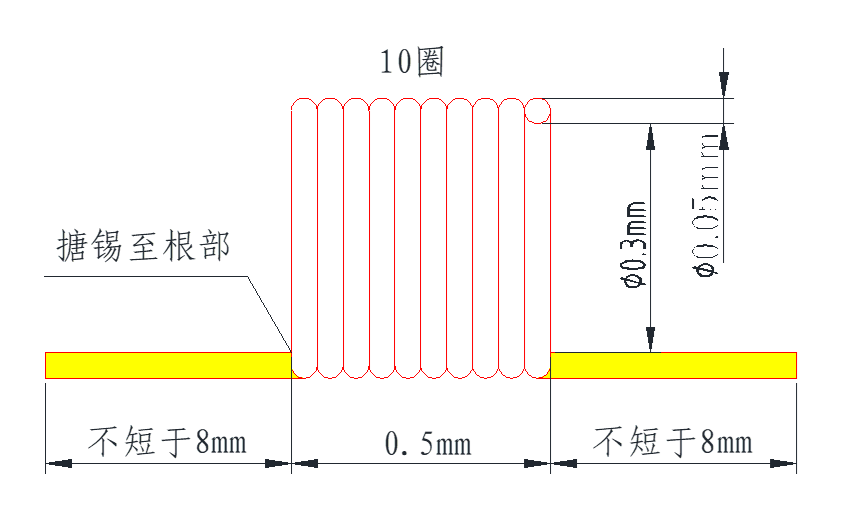

Габаритные размеры

d9aafa2f9d40990fea47fee3e63edd0f

Меры предосторожности при сборке

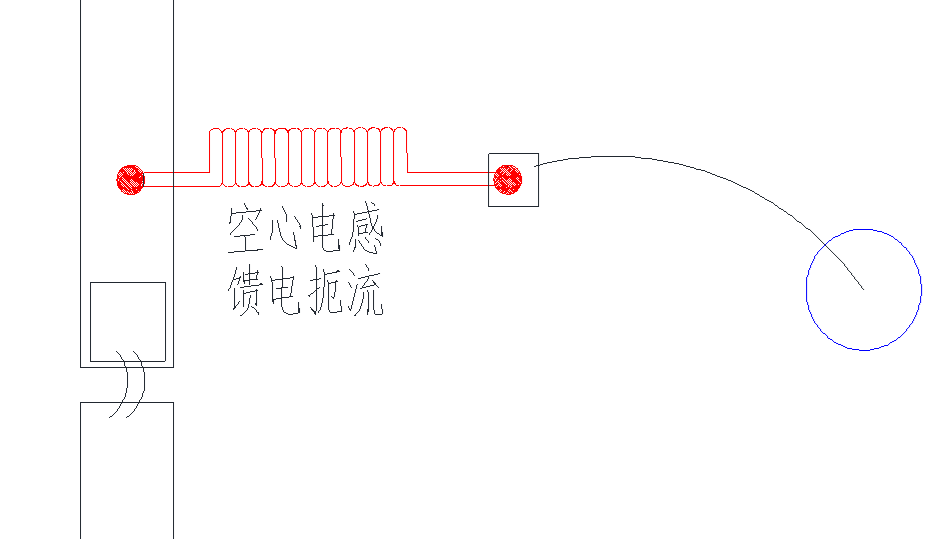

При сборке корпус катушки должен быть максимально перпендикулярен линии передачи ВЧ-сигнала, выводы на конце линии передачи должны быть как можно короче, после отладки рекомендуется фиксировать клеем.

0f7fdc20df274df5a3e62493ab979fa1
