91MLA1200503R Высокочастотный дроссель с воздушным сердечником, 12 витков, 17 нГн, специальный ВЧ-индуктор 2–20 ГГц, 400 мА

Поделиться с:

Индуктор с воздушным сердечником 91MLA1200503R представляет собой специальный тип для радиочастотных применений, намотанный проволокой диаметром 0,05 мм на 12 витков с внутренним диаметром 0,3 мм. Индуктивность составляет точно 17 нГн ± 20%, максимальный выдерживаемый ток 400 мА, что идеально подходит для широкополосного рабочего сценария 2–20 ГГц. Продукт обладает превосходной термостойкостью, может стабильно работать в суровых условиях от -55℃ до +125℃ и пригоден для сварки лентой. Работоспособность может быть гарантирована путем фиксации клеем после сборки. Условия хранения: 20-25℃, влажность 40-60%, срок годности 1 год. Катушка, предназначенная для передачи радиочастотных сигналов, расположена перпендикулярно линии передачи и имеет короткий вывод во время сборки, что значительно снижает потери сигнала и является высококачественным электронным компонентом в радиочастотном и микроволновом поле.

штат:



Запрос цены

Описание продукта

Этот дроссель с воздушным сердечником 91MLA1200503R имеет параметры сердечника 12 витков, диаметр провода 0,05 мм и внутренний диаметр 0,3 мм, индуктивность 17 нГн ± 20% и максимальную допустимую нагрузку по току 400 мА. Рекомендуемая рабочая частота составляет от 2 до 20 ГГц, что соответствует строгим требованиям высокочастотного радиочастотного поля. Он имеет диапазон рабочих температур от -55 ℃ до +125 ℃, высокую адаптацию к окружающей среде, срок годности 1 год при определенных условиях хранения и совместим с процессами ленточной сварки. При сборке корпус катушки должен быть расположен перпендикулярно линии радиочастотной передачи с укороченными проводами и зафиксирован клеем после отладки, чтобы эффективно обеспечить стабильность передачи сигнала. Изысканно изготовленный и стабильный продукт, этот продукт является идеальным выбором для таких применений, как питающие дроссели в радиочастотном и микроволновом оборудовании, он отличается надежным качеством и гарантированным послепродажным обслуживанием.

Имя	Индуктор с воздушным сердечником
Модель	91МЛА1200503Р
Количество поворотов	12
Диаметр проволоки	0,05 мм
Внутренний диаметр	0,3 мм
Индуктивность	17нГ±20%
Максимальный выдерживаемый ток	400 мА
Рекомендуемая рабочая частота	2-20 ГГц
Рабочая температура	-55℃∽+125℃

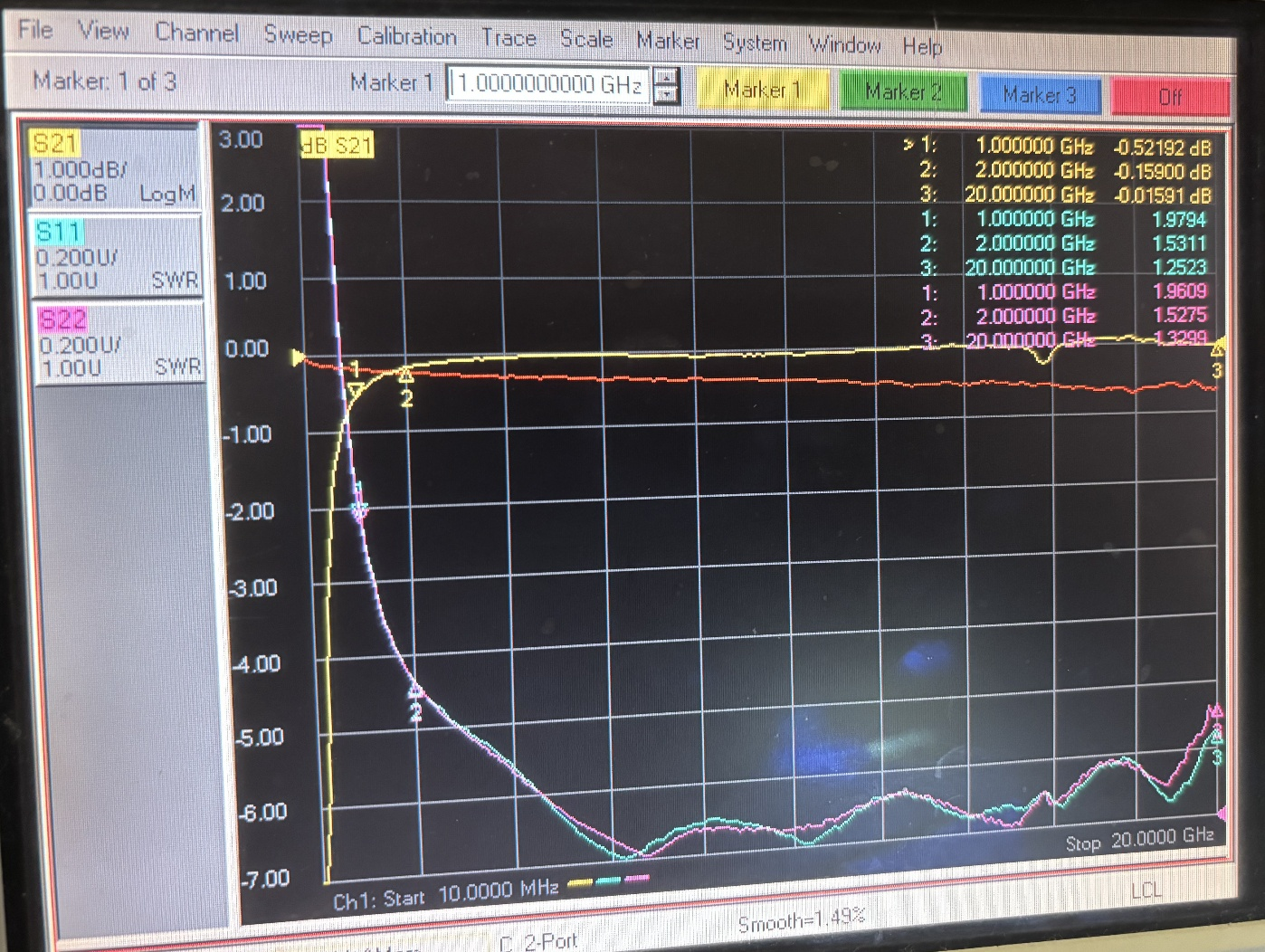

Примечания: 1. Условия хранения: 20-25 ℃, влажность 40-60%;2. Срок годности: 1 год после поставки при соблюдении условий хранения;3. Подходит для процесса пайки ленты;4. Меры предосторожности при сборке и данные испытаний приведены на следующей странице.

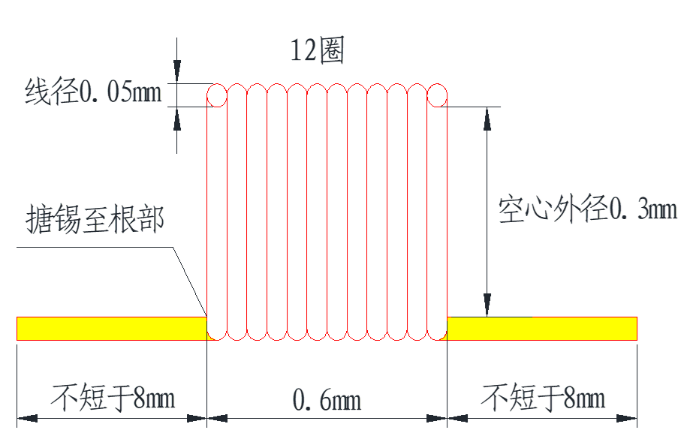

Габаритные размеры

b8b30bd84303dce029a136e343d9f526

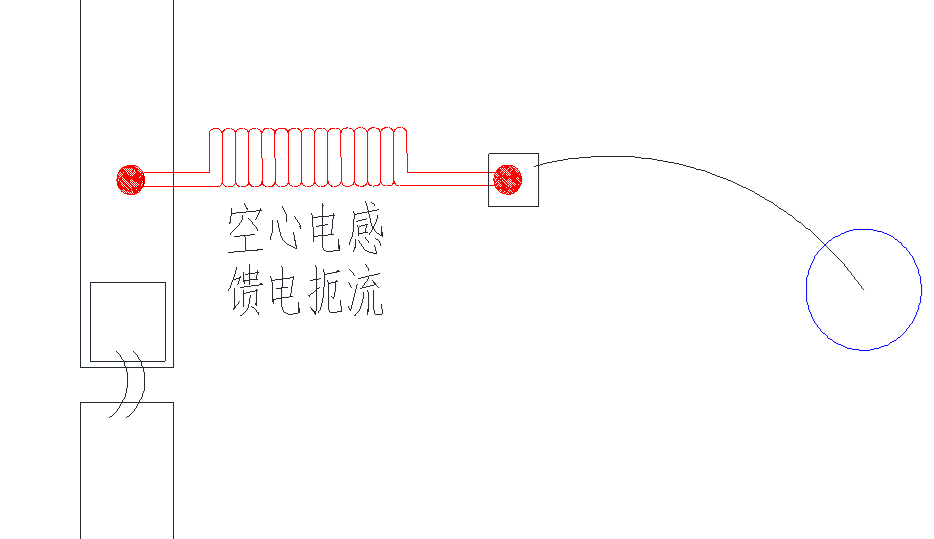

Меры предосторожности при сборке

При сборке корпус катушки должен быть максимально перпендикулярен линии передачи ВЧ-сигнала, выводы на конце линии передачи должны быть как можно короче, после отладки рекомендуется фиксировать клеем.

3ea07e40c4b444cba47714271f674b07
