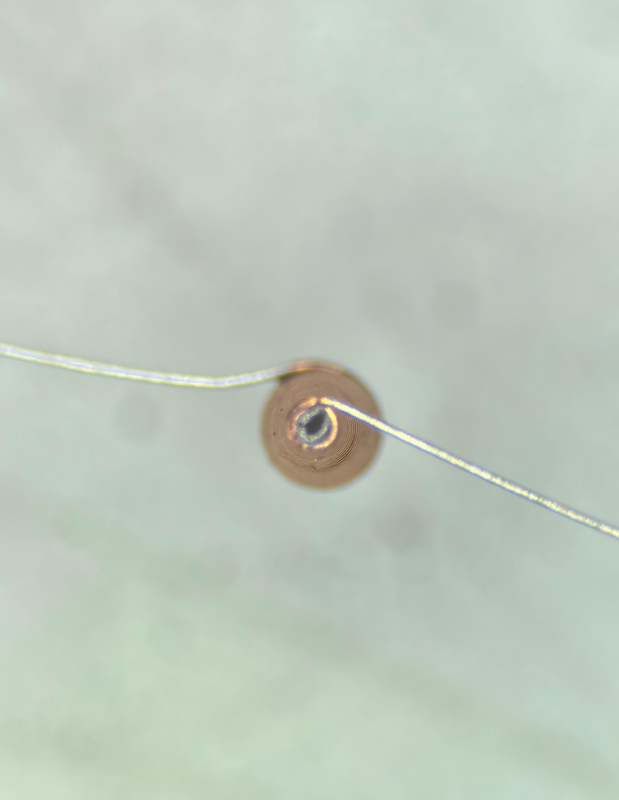

HAMLT4000503R Конический индуктор 550nH Высокочастотный радиочастотный индуктор 50 МГц-40 ГГц Широкополосный индуктор

Поделиться с:

Конический дроссель HAMLT4000503R — это специальный компонент для высокочастотных радиочастотных приложений с индуктивностью 550 нГн ± 20 % и диаметром провода 0,05 мм. Он выдерживает максимальный ток 200 мА и подходит для широкого диапазона рабочих частот от 50 МГц до 40 ГГц, сохраняя стабильную работу при экстремальных температурах от -55 ℃ до + 125 ℃. Совместим с процессом пайки волной, имеет срок годности 1 год при хранении при температуре 20-25 ℃ и влажности 40-60%. При сборке конусный наконечник должен быть направлен вертикально к линии передачи радиочастотного сигнала, подводящий провод должен быть как можно короче и закреплен клеем. Он обладает превосходными характеристиками передачи в диапазоне 10–20 ГГц и служит высококачественным вспомогательным компонентом для радиочастотных цепей.

штат:



Запрос цены

Описание продукта

Конический дроссель HAMLT4000503R — это специальный электронный компонент для высокочастотного радиочастотного поля с превосходными характеристиками основных параметров. Его индуктивность точно контролируется на уровне 550 нГн ± 20%, диаметр провода составляет 0,05 мм, а максимальный номинальный ток составляет 200 мА, что может удовлетворить требования по току высокочастотных цепей. Продукт поддерживает сверхширокую рабочую частоту от 50 МГц до 40 ГГц и обладает высокой температурной адаптируемостью, способен стабильно работать в широком диапазоне температур от -55 ℃ до + 125 ℃, подходит для различных сложных рабочих сред.

Этот индуктор применим для процесса пайки волной припоя с четкими требованиями к условиям хранения и имеет срок годности 1 год после поставки при хранении при температуре 20-25 ℃ и влажности 40-60%. Требования к сборке стандартные: конусный наконечник должен быть обращен к линии передачи радиочастотного сигнала вертикально, подводящий провод на конце линии передачи должен быть как можно короче, для обеспечения устойчивости сборки он должен быть зафиксирован клеем.

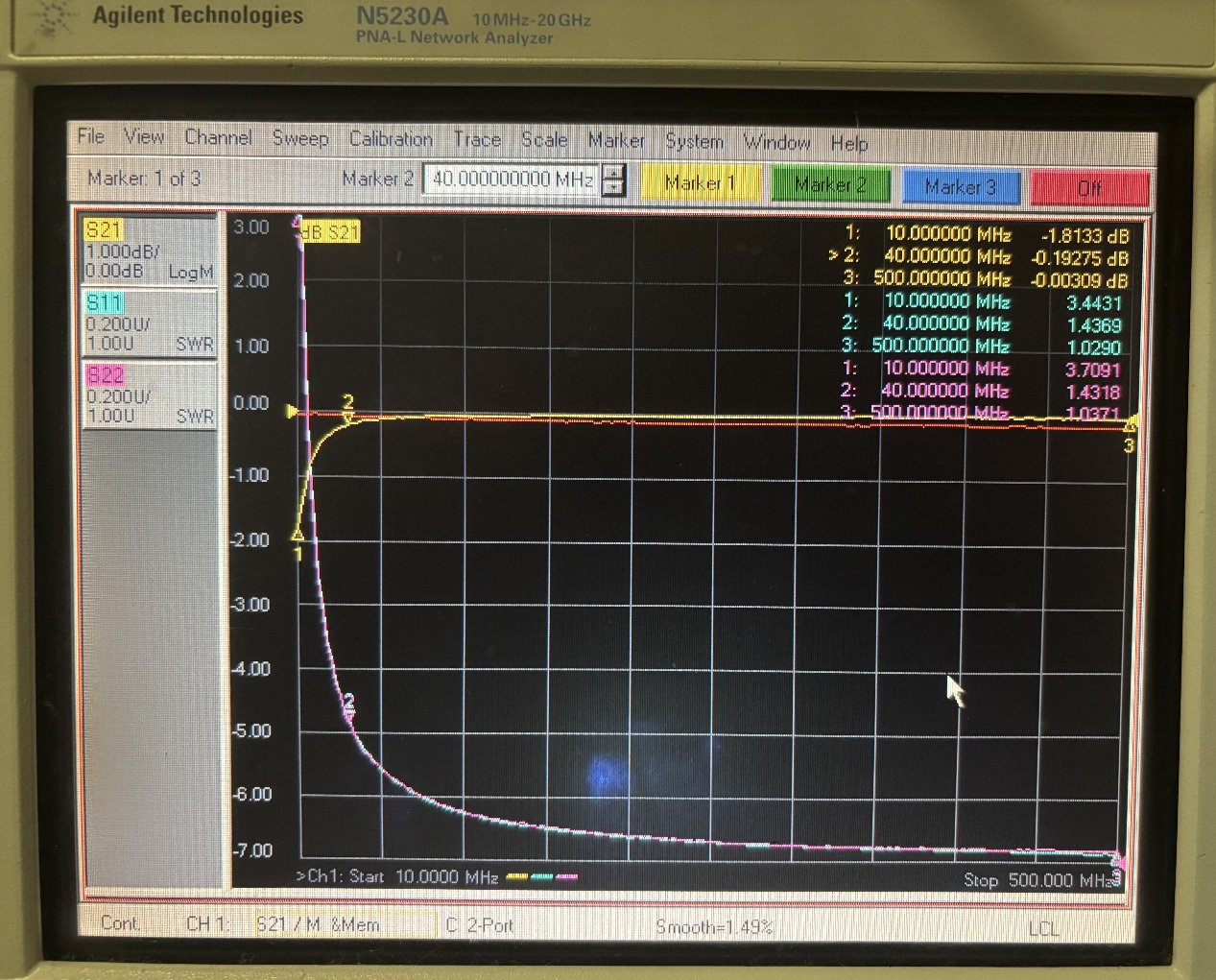

Фактические данные испытаний показывают, что он имеет отличные показатели S21, S11 и КСВ в диапазонах частот 10–500 МГц и 10–20 ГГц, а данные диапазона 40 ГГц могут служить для справки. Это идеальный вспомогательный компонент для передачи радиочастотных сигналов и построения высокочастотных схем.

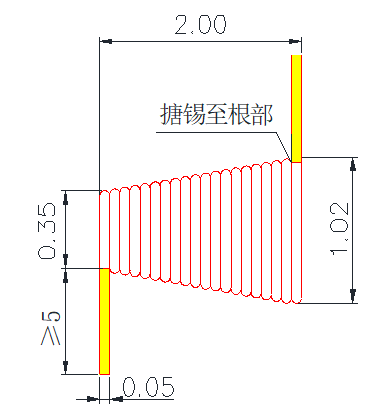

Имя	Конический индуктор
Модель	ХАМЛТ4000503R
Индуктивность	550нГн±20%
Диаметр проволоки	0,05 мм
Максимальный выдерживаемый ток	200 мА
Рабочая частота	50 МГц-40 ГГц
Рабочая температура	-55℃∽+125℃

Примечания:

Условия хранения: 20-25℃, влажность 40-60%;
Срок годности: 1 год после поставки при соблюдении указанных условий хранения;
Подходит для процесса ленточной сварки;
На следующей странице приведены меры предосторожности при сборке и данные испытаний.

bfd5208bb2d60ab56ef3d12fc78b4914

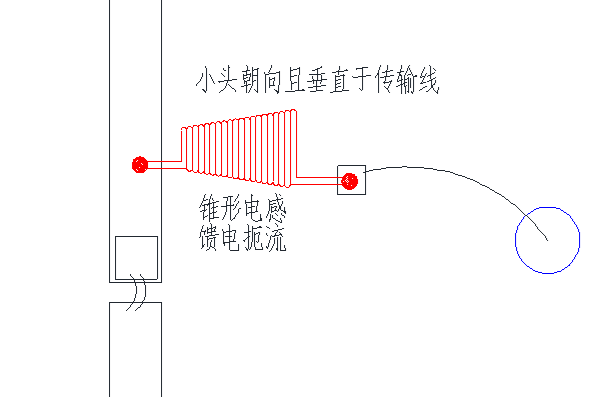

Меры предосторожности при сборке

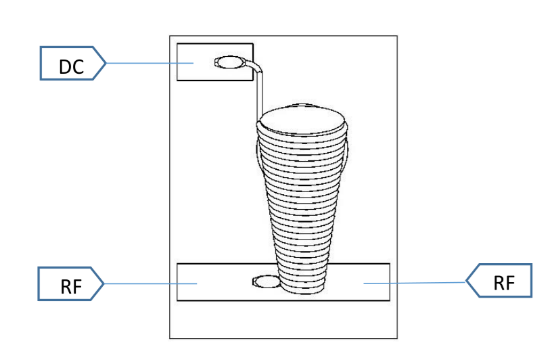

При сборке кончик конуса (меньший конец) должен быть обращен и перпендикулярен линии передачи радиочастотного сигнала, подводящий провод на конце линии передачи должен быть как можно короче, а конический индуктор должен быть зафиксирован клеем.

4271c6e34fb1d60c910bde56a5d1756c
