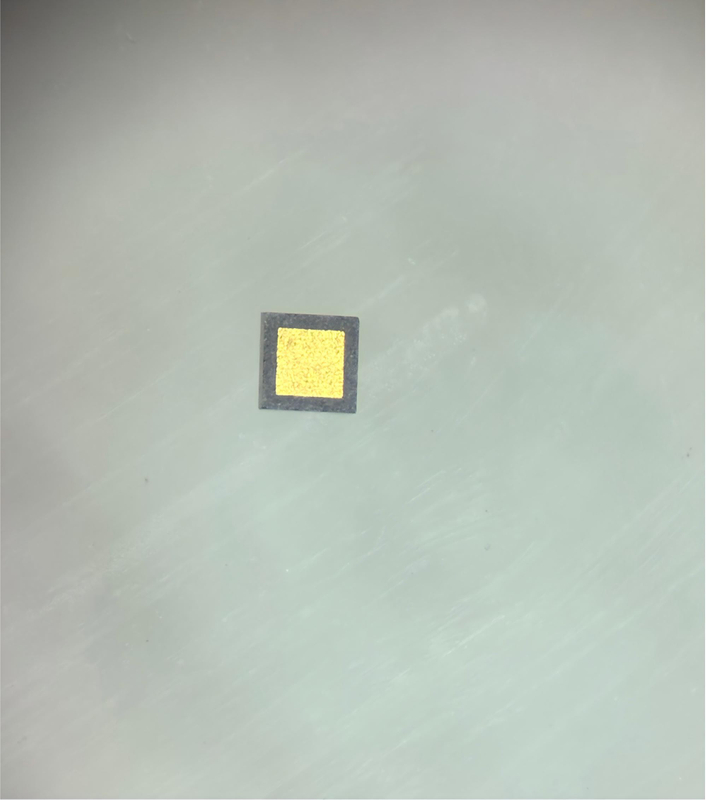

Двусторонний краевой зарезервированный чип-конденсатор 91MCC102A 1000pF, высокотемпературный конденсатор SMD

Поделиться с:

Этот 91MCC102A представляет собой двухсторонний конденсатор с зарезервированным краем чипа с номинальной емкостью 1000 пФ ± 20% (условия испытаний: 1 кГц, 1 В (среднеквадратичное значение), 25 ℃ без смещения постоянного тока), номинальным напряжением 50 В и диапазоном рабочих температур от -55 ℃ до +125 ℃, обладающим сильной адаптируемостью к высоким и низким температурам. Как верхний, так и нижний слои покрыты TaN/TiW/Ni/Au минимальной толщиной 2,5 мкм, что обеспечивает превосходную стабильность покрытия. Он подходит для процесса склеивания, который можно завершить путем спекания с проводящим клеем H20E при температуре 120 ℃ в течение 30 минут. Во время сварки держите сварочную проволоку на расстоянии не менее 25 мкм от края электрода, чтобы предотвратить выпадение электрода. Хранится при температуре 20–25 ℃ и влажности 40–60 %, срок годности составляет 1 год после доставки, и он подходит для различных прецизионных электронных схем.

штат:



Запрос цены

Описание продукта

Чип-конденсатор 91MCC102A имеет двустороннюю зарезервированную конструкцию с точностью измерения емкости ± 20% и выдерживаемым напряжением 50 В. Он может стабильно работать в широком диапазоне температур от -55℃~+125℃, отвечая требованиям суровых условий труда. Слой покрытия изготовлен из высококачественного композитного материала TaN/TiW/Ni/Au толщиной не менее 2,5 мкм, который обладает антиокислительными и противоизносными свойствами, что увеличивает срок службы изделия. Продукт подходит для процесса проводящего клеевого соединения, имеет четкие требования к предотвращению падения при сварке, четкие условия хранения и длительный срок хранения. Это отличный выбор для компонентов конденсаторов в прецизионном электронном оборудовании и подходит для соответствия требованиям к конденсаторам различных схем.

Имя	Чип-конденсатор
Модель	91MCC102A
Тип	Двусторонний край зарезервированного типа
Емкость	1000пФ±20% при 1 кГц, 1 В (среднеквадратичное значение), 25°C, без смещения постоянного тока
Выдерживать напряжение	50В
Рабочая температура	-55℃~+125℃
Покрытие - Верхний слой	TaN/TiW/Ni/Au 2,5 мкм мин.
Покрытие — нижний слой	TaN/TiW/Ni/Au 2,5 мкм мин.

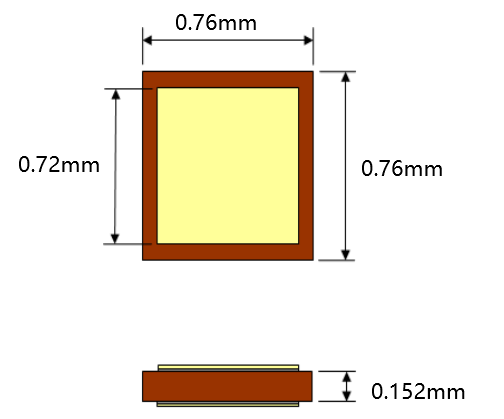

Габаритные размеры

f0a42ce4c1ffc8fa0ff9cc1d77a6ed24

Примечания:

Условия хранения: 20-25℃, влажность 40-60%;
Срок годности: 1 год после поставки при соблюдении условий хранения;
Подходит для процесса склеивания, проводящий клей H20E, запекание при 120 ℃ в течение 30 минут;
Положение сварочной проволоки должно находиться на расстоянии 25 мкм или более от края электрода, чтобы избежать падения электрода.
