91MCC101G Односторонний конденсатор с фиксированной кромкой, 100 пФ, специально для высокочастотной связи и блокировки постоянного тока

Поделиться с:

Этот чип-конденсатор 91MCC101G представляет собой односторонний продукт с фиксированным краем и точной емкостью 100 пФ ± 20% (измеряется при 1 кГц, 1 В (среднеквадратичное значение), 25 ° C без смещения постоянного тока). Он имеет выдерживаемое напряжение 50 В и диапазон рабочих температур от -55°C до +125°C, что обеспечивает высокую адаптируемость к окружающей среде. Структура покрытия включает верхний слой TiW-Au (минимум 4,0 мкм) и нижний слой Ti-Pt-Au (минимум 0,5 мкм), что обеспечивает стабильную и прочную конструкцию. Имея габаритные размеры 0,38×0,38×0,15, он подходит для высокочастотных сценариев и рекомендуется для приложений связи (блокировки постоянного тока) в диапазоне частот 0,4–40 ГГц. Он совместим с процессом проводящего клеевого соединения H20E, требует условий хранения 20-25°C и влажности 40-60% со сроком годности 1 год и имеет профессиональные спецификации для сварочных работ. Этот конденсатор идеально подходит для прецизионных схем, связанных с СВЧ.

штат:



Запрос цены

Описание продукта

91MCC101G — это односторонний чип-конденсатор с фиксированными краями, разработанный исключительно для высокочастотных схем. Он имеет емкость ядра 100 пФ с допуском ±20% при заданных условиях испытаний, номинальное выдерживаемое напряжение 50 В и обеспечивает стабильную работу в сверхшироком диапазоне температур от -55 ℃ до +125 ℃. Изделие изготовлено с использованием двухслойной высококачественной системы металлического покрытия: верхний слой TiW-Au и нижний слой Ti-Pt-Au соответствуют минимальным требованиям по толщине, что обеспечивает высоконадежную конструкцию электрода. Благодаря компактным микроразмерам 0,38×0,38×0,15 и профессиональному тестированию N5230A, он идеально подходит для приложений связи и блокировки по постоянному току в диапазоне частот 0,4–40 ГГц. Он совместим с проводящим клеем H20E для склеивания, имеет определенные требования к температуре и влажности при хранении и требует, чтобы сварочная проволока не касалась краев электрода во время пайки, чтобы обеспечить стабильность работы. Этот конденсатор служит высококачественным вспомогательным компонентом для микроволновых схем.

Имя	Чип-конденсатор
Модель	91MCC101G
Тип	Односторонний тип с сохранением края
Емкость	100пФ±20% при 1 кГц, 1 В (среднеквадратичное значение), 25°C, без смещения постоянного тока
Выдерживать напряжение	50В
Рабочая температура	-55℃ ~ +125℃
Покрытие - Верхний слой	TiW-Au, мин. 4,0 мкм
Покрытие — нижний слой	Ti-Pt-Au, 0,5 мкм мин.

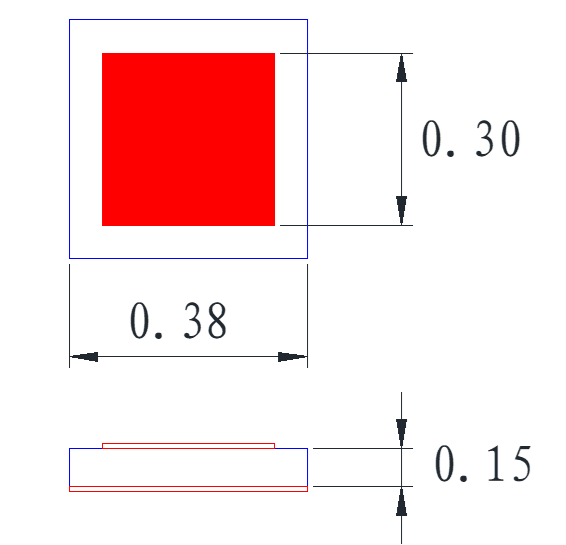

Габаритные размеры	0,30,380,15
Условия хранения	20–25 ℃, относительная влажность 40–60 %.
