Односторонний конденсатор с зарезервированным краем чипа 91MCC220G 22пФ

Поделиться с:

Этот микросхемный конденсатор 91MCC220G относится к одностороннему типу с зарезервированным краем, емкостью сердечника 22 пФ и допуском емкости ± 20% при 1 кГц, 1 В (среднеквадратичное значение), 25 ℃ без смещения постоянного тока. Он имеет выдерживаемое напряжение 50 В и может стабильно работать в широком диапазоне температур от -55℃ до +125℃. Для покрытия используются высококачественные материалы из драгоценных металлов: TiW-Au в верхнем слое и TiW-Pt-Au в нижнем слое, а толщина покрытия для обоих составляет не менее 2,5 мкм, что обеспечивает сильную адгезию покрытия и отличную проводимость. Подходит для процесса склеивания с помощью проводящего клея H20E, который можно завершить запеканием при температуре 120 ℃ в течение 30 минут. Во время сварки сварочная проволока должна находиться на расстоянии более 25 мкм от края электрода. Хранить при температуре 20-25℃ и влажности 40-60%, срок годности 1 год после поставки.

штат:



Запрос цены

Описание продукта

Чип-конденсатор 91MCC220G представляет собой профессиональный высокочастотный электронный компонент. Односторонняя конструкция с зарезервированным краем подходит для различных прецизионных процессов склеивания, имеет точную емкость и отличные характеристики температурного дрейфа. Широкий рабочий диапазон температур отвечает строгим требованиям применения в различных сферах, например, в промышленности и электронном оборудовании. Процесс многослойного покрытия драгоценными металлами обеспечивает электропроводность и структурную стабильность изделия, эффективно предотвращая проблему выпадения электрода. Существуют четкие технологические инструкции по сварочным работам, что снижает количество ошибок при применении. В то же время продукт имеет строгие стандарты хранения и срок годности 1 год, что может эффективно обеспечить стабильность производительности во время хранения и срока службы, а также является высококачественным конденсаторным компонентом в прецизионных электронных схемах.

Имя	Чип-конденсатор
Модель	91MCC220G
Тип	Односторонний край зарезервированного типа
Емкость	22пФ±20% при 1 кГц, 1 В (среднеквадратичное значение), 25°C, без смещения постоянного тока
Выдерживать напряжение	50В
Рабочая температура	-55℃~+125℃
Покрытие - Верхний слой	TiW-Au 2,5 мкм мин.
Покрытие — нижний слой	TiW-Pt-Au 2,5 мкм мин.

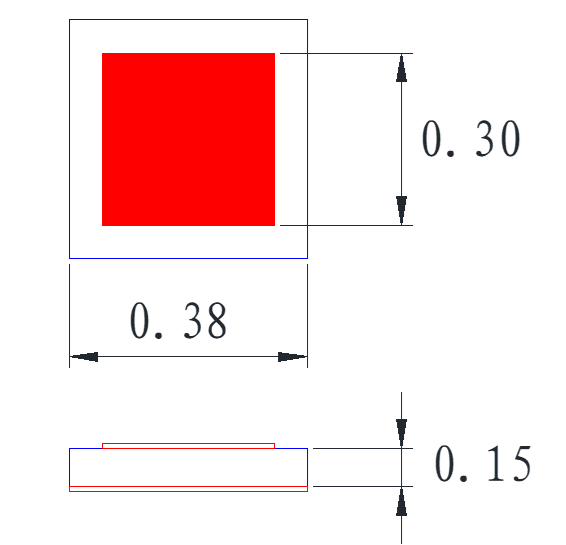

Габаритные размеры

cb49f38a37b54ca20db0c72b7e087df8

Примечания:

Условия хранения: 20-25℃, влажность 40-60%;
Срок годности: 1 год после поставки при соблюдении условий хранения;
Подходит для процесса склеивания, проводящий клей H20E, запекание при 120 ℃ в течение 30 минут;
Положение сварочной проволоки должно находиться на расстоянии 25 мкм или более от края электрода, чтобы избежать падения электрода.
