Революционный дроссель с воздушным сердечником HAMLA0600503R, точно согласованный для высокочастотных применений в диапазоне 5–20 ГГц.

Поделиться с:

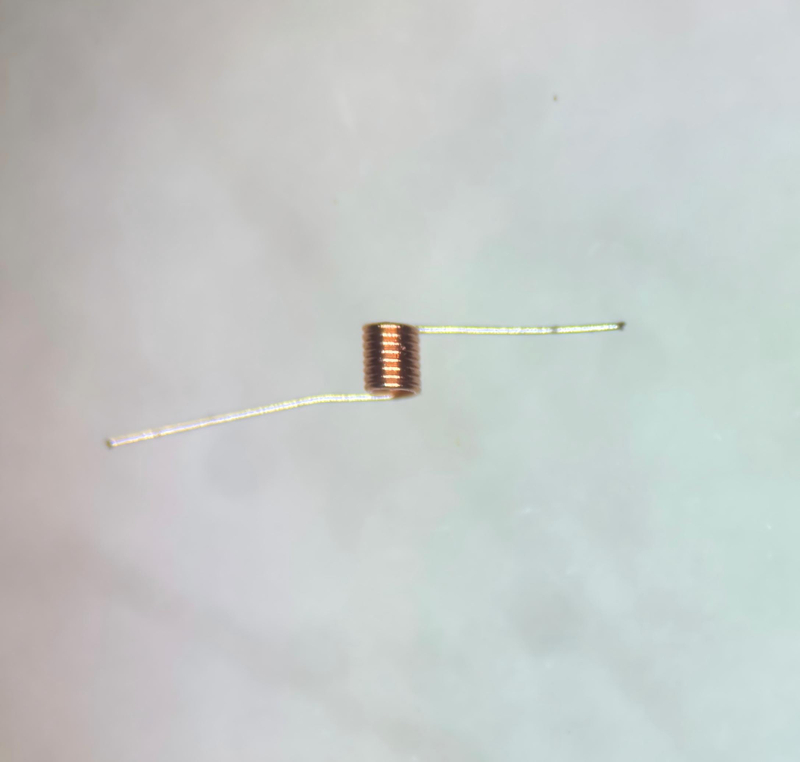

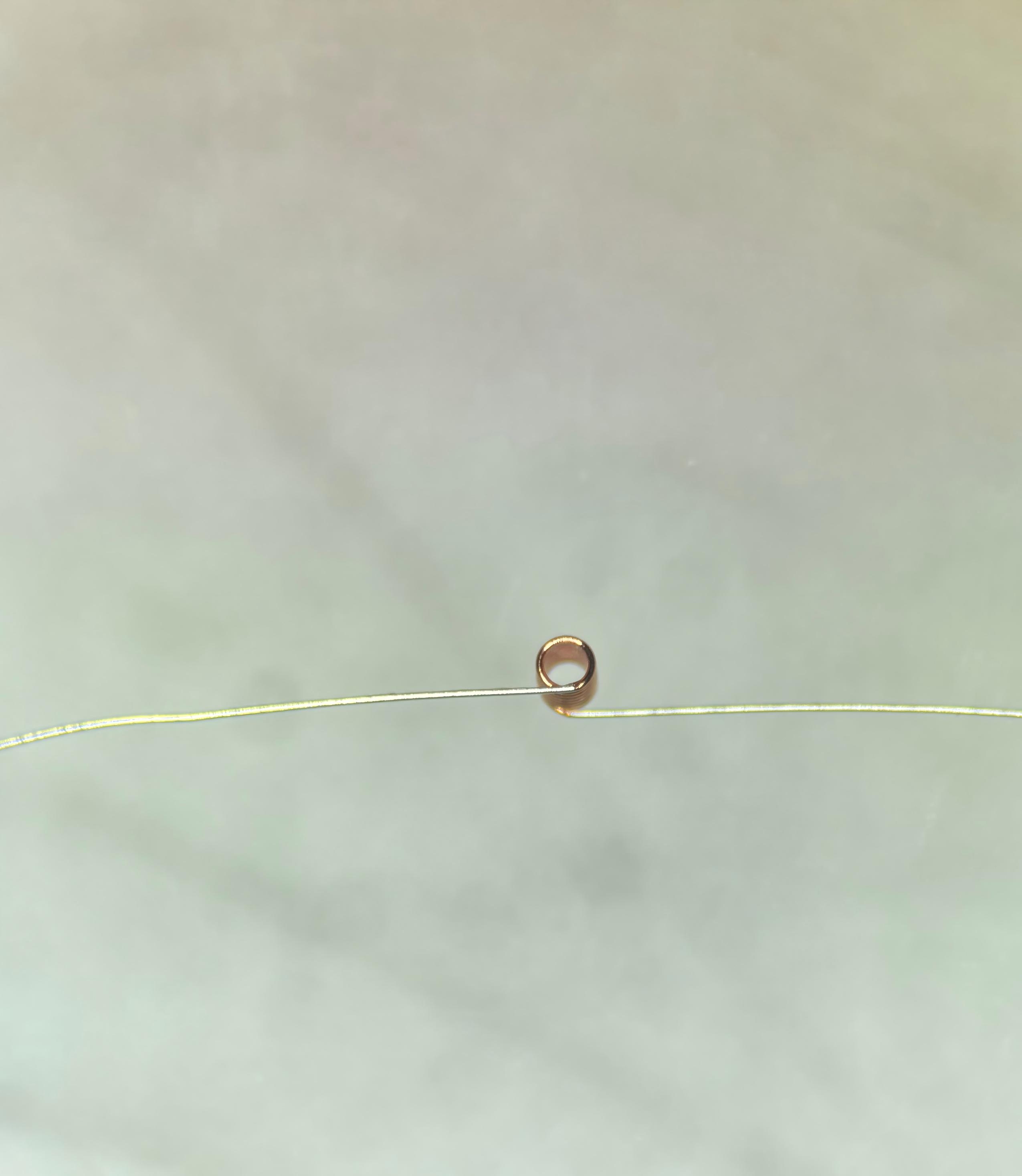

Индуктор с воздушным сердечником HAMLA0600503R — это высокопроизводительный пассивный электронный компонент, ориентированный на высокочастотные сценарии. Применяя прецизионную технологию намотки, продукт имеет точно контролируемые параметры сердечника: 6 витков, диаметр проволоки 0,05 мм, внутренний диаметр 0,3 мм, стабильно поддерживаемую индуктивность 7 нГн ± 20% и максимальную токовую нагрузку 400 мА. Он может удовлетворить требования к работе в широком диапазоне частот 5–20 ГГц и стабильно работать в диапазоне экстремальных температур от -55 ℃ до + 125 ℃.

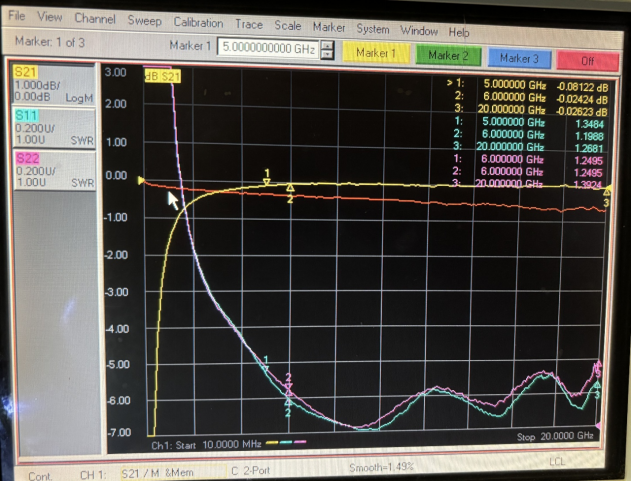

Этот продукт подходит для процесса пайки ленты. Хранить в помещении с температурой 20-25℃ и влажностью 40-60%, срок годности 1 год. После стандартизированных операций при сборке (катушка расположена перпендикулярно линии радиопередачи, конструкция с коротким выводом и фиксация клеем) можно гарантировать надежность системы высокочастотной цепи. Он имеет отличные результаты испытаний электрических характеристик в диапазоне частот 10 МГц–20 ГГц и является основным вспомогательным компонентом радиочастотного оборудования.

штат:



Запрос цены

Описание продукта

В качестве специального индуктора с воздушным сердечником для высокочастотных радиочастотных применений HAMLA0600503R обеспечивает высокое единство производительности и стабильности благодаря изысканным производственным процессам и строгим стандартам контроля качества. Что касается структурной конструкции, в продукте используется прецизионная 6-витковая обмотка, а точное соответствие диаметра провода и внутреннего диаметра обеспечивает постоянство индуктивности. Спецификация индуктивности 7 нГн ± 20% может точно соответствовать требованиям к импедансу высокочастотных цепей.

С точки зрения электрических характеристик, продукт имеет максимальную токовую мощность 400 мА, что может удовлетворить требования к току в высокочастотных сценариях средней и малой мощности. Рекомендуемая рабочая частота составляет 5–20 ГГц, охватывая сверхширокополосный диапазон приложений, и он не демонстрирует снижения производительности в широком диапазоне температур от -55 ℃ до +125 ℃, что делает его пригодным для сложных условий работы в различных областях, таких как промышленность и связь.

Что касается адаптации к процессу и гарантии использования, этот индуктор специально разработан для процесса пайки ленты, с чистыми условиями хранения (20-25 ℃, влажность 40-60%) и сроком хранения до 1 года в таких условиях. В процессе сборки необходимо соблюдать профессиональные спецификации: корпус катушки должен быть перпендикулярен линии передачи радиочастотного сигнала, выводы на конце линии передачи должны быть максимально укорочены, чтобы уменьшить потери сигнала, и после отладки рекомендуется зафиксировать катушку клеем, чтобы избежать влияния на производительность, вызванного вибрацией. Протестированный в диапазоне частот 10 МГц–20 ГГц, продукт отличается низкими потерями при передаче сигнала и превосходным согласованием импеданса, что может эффективно улучшить общую производительность радиочастотных систем. Он широко применяется в высокотехнологичном электронном оборудовании, таком как устройства микроволновой связи и радиочастотные модули.

Индуктор с воздушным сердечником HAMLA0600503R Спецификация продукта

Имя	Индуктор с воздушным сердечником
Модель	ХАМЛА0600503R
Количество поворотов	6
Диаметр проволоки	0,05 мм
Внутренний диаметр	0,3 мм
Индуктивность	7нГ±20%
Максимальный выдерживаемый ток	400 мА
Рекомендуемая рабочая частота	5-20 ГГц
Рабочая температура	-55℃～+125℃
Примечания: 1. Условия хранения: 20-25 ℃, влажность 40-60%;2. Срок годности: 1 год после поставки при соблюдении условий хранения;3. Подходит для процесса пайки ленты;4. Меры предосторожности при сборке и данные испытаний приведены на следующей странице.

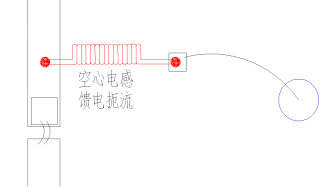

При сборке корпус катушки должен быть максимально перпендикулярен линии передачи ВЧ-сигнала, выводы на конце линии передачи должны быть как можно короче, после отладки рекомендуется фиксировать клеем.
