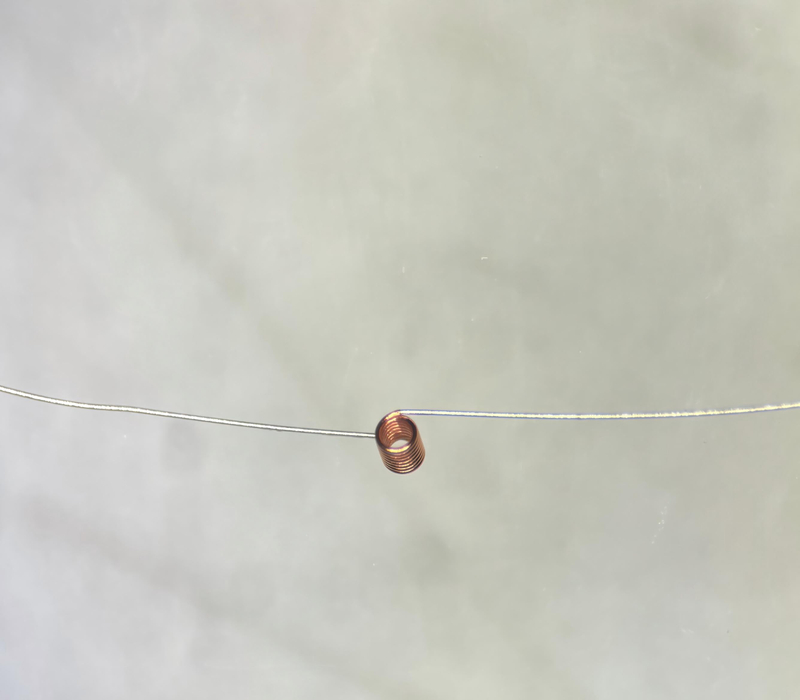

Специальный радиочастотный индуктор 91MLA0800503R с низкими потерями и широким диапазоном температур (-55℃~+125℃) с воздушным сердечником

91MLA0800503R Высокоточный индуктор с воздушным сердечником Подробное описание продукта

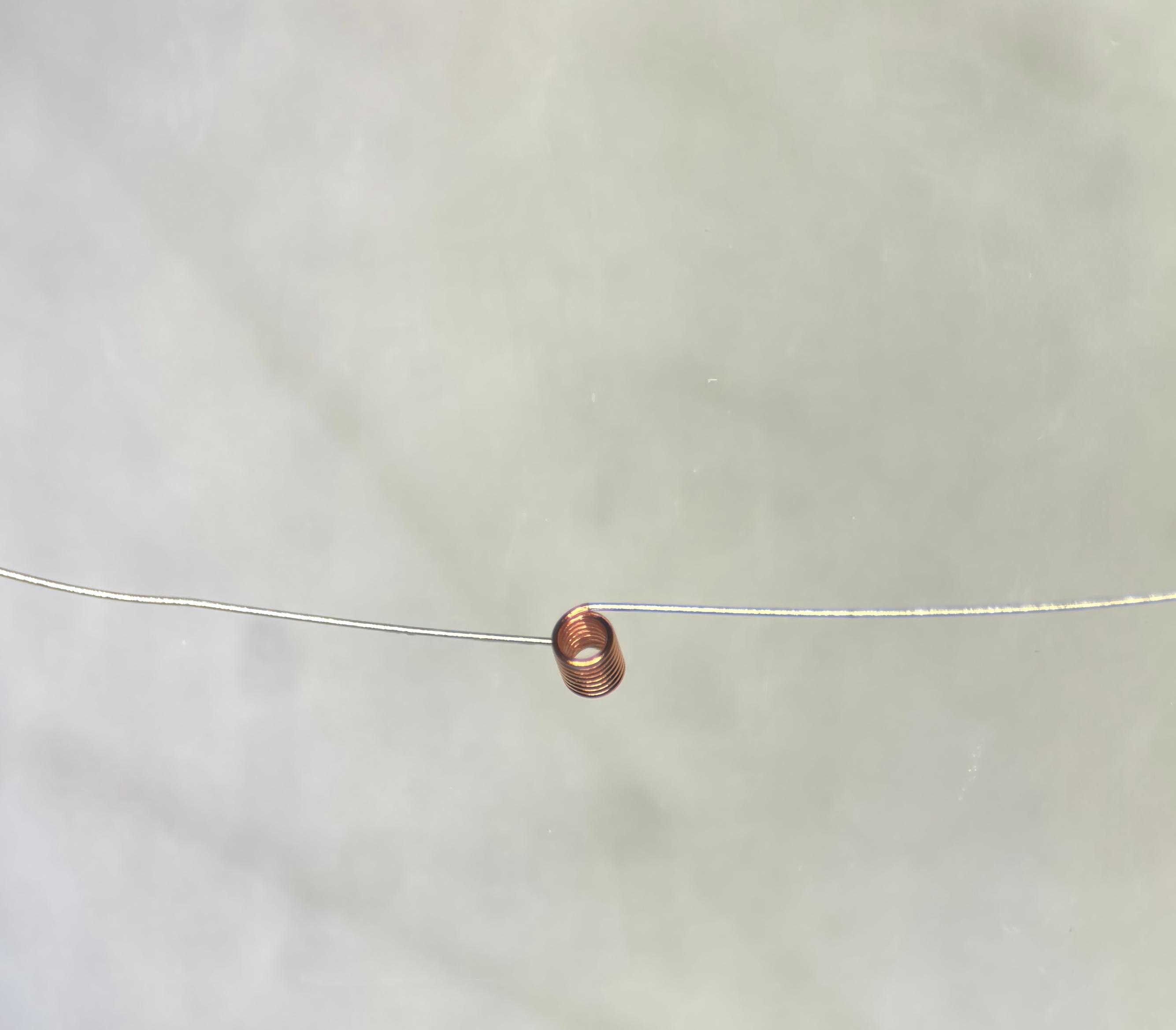

Созданный с помощью прецизионного производства, дроссель с воздушным сердечником 91MLA0800503R является высокопроизводительным основным компонентом радиочастотных систем. Он намотан 8 витками медного провода высокой чистоты (диаметром 0,05 мм, внутренним диаметром 0,3 мм), что обеспечивает точный контроль индуктивности при 11 нГн ± 20 % и максимальную токовую нагрузку 400 мА для удовлетворения требований средней и высокой мощности. Его широкий диапазон рабочих частот 4–20 ГГц охватывает основные радиочастотные приложения, а температурный допуск -55℃~+125℃ обеспечивает надежную работу в суровых условиях.

Данные испытаний в диапазоне 10–20 ГГц подтверждают его выдающиеся электрические характеристики: вносимые потери S21 составляют всего -0,29 дБ на частоте 2 ГГц и 0,03 дБ на частоте 20 ГГц; КСВ всего 1,13 на частоте 20 ГГц, что гарантирует эффективную и стабильную передачу сигнала. Процесс лужения до корня повышает надежность пайки, а длина вывода (≥8 мм) облегчает сборку. При установке корпус катушки следует держать перпендикулярно линии передачи ВЧ с укороченными выводами; клеевая фиксация после доводки обеспечивает долговременную стабильность работы.

Соответствующий стандартам хранения (20–25 ℃, влажность 40–60 %) и имеющий годовую гарантию, этот индуктор широко применяется в высокопроизводительных сценариях, таких как базовые станции связи, спутниковое оборудование и радиолокационные системы.

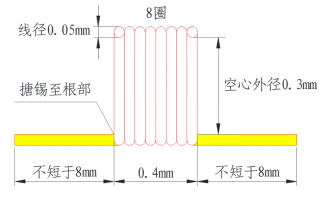

Габаритные размеры

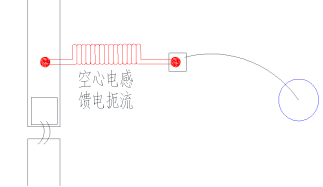

Меры предосторожности при сборке

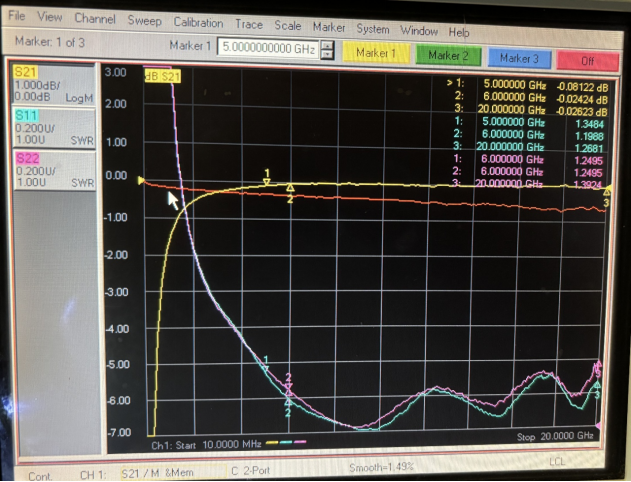

Тестовые данные (10 МГц–20 ГГц)
