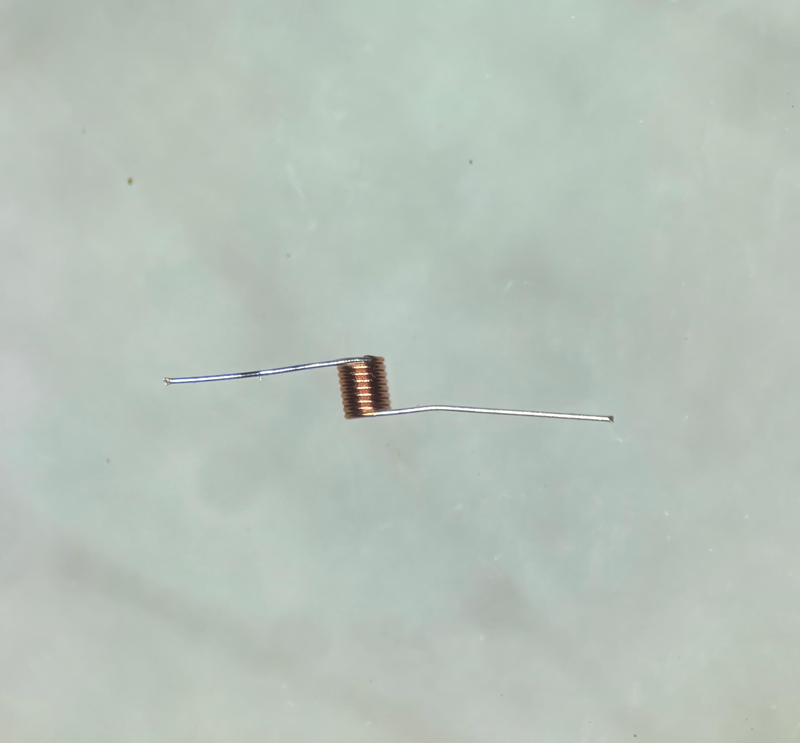

Высокочастотный радиочастотный дроссель с воздушным сердечником 91MLA1200303R — предпочтительный компонент для стабильной передачи в диапазоне 1,5–18 ГГц

Поделиться с:

91MLA1200303R — это высокопроизводительный дроссель с воздушным сердечником, разработанный специально для высокочастотных радиочастотных применений. Используя прецизионную 12-витковую технологию намотки, он имеет диаметр провода 0,03 мм и внутренний диаметр 0,3 мм, обеспечивая точную выходную индуктивность 26 нГн ± 20%. Он имеет максимальный ток 200 мА, рекомендуемый диапазон рабочих частот 1,5–18 ГГц и адаптируется к широкому диапазону рабочих температур от -55 ℃ до +125 ℃.
Продукт, предназначенный для процессов пайки, требует условий хранения 20-25℃ и влажности 40-60%, срок годности при таких условиях составляет до 1 года. Обладая компактной конструкцией, он может обеспечить стабильную работу, когда корпус катушки установлен перпендикулярно линии радиопередачи во время сборки. После отладки требуется фиксация клеем, что эффективно обеспечивает отличную производительность дросселирования подачи. Это идеальный вспомогательный компонент для оборудования радиочастотной связи.

штат:



Запрос цены

Описание продукта

Индуктор с воздушным сердечником 91MLA1200303R разработан с учетом требований к производительности высокочастотного радиочастотного сектора и обеспечивает превосходные электрические характеристики благодаря точной конструкции.

Обладая 12-витковой обмоткой и диаметром тонкой проволоки 0,03 мм, он обеспечивает баланс точности индуктивности и стабильности передачи высокочастотного сигнала. Широкий диапазон частот 1,5–18 ГГц может удовлетворить потребности многодиапазонного радиочастотного оборудования. Благодаря номинальной силе тока 200 мА и широкому диапазону рабочих температур от -55 ℃ до +125 ℃ он подходит для сложных и суровых условий эксплуатации.

Продукт совместим с процессами пайки. При сборке следует строго контролировать длину выводов на конце линии передачи. После отладки требуется фиксация клеем, которая позволяет эффективно избежать помех сигнала и обеспечить надежность дросселирования подачи. При соблюдении соответствующих условий хранения продукт может стабильно храниться в течение 1 года, что обеспечивает надежную поддержку массового производства и долгосрочных поставок. Он идеально подходит для производства различного высококлассного радиочастотного оборудования.

Имя	Индуктор с воздушным сердечником
Модель	91МЛА1200303Р
Количество поворотов	12
Диаметр проволоки	0,03 мм
Внутренний диаметр	0,3 мм
Индуктивность	26нГ±20%
Максимальный выдерживаемый ток	200 мА
Рекомендуемая рабочая частота	1,5–18 ГГц
Рабочая температура	-55℃——+125℃

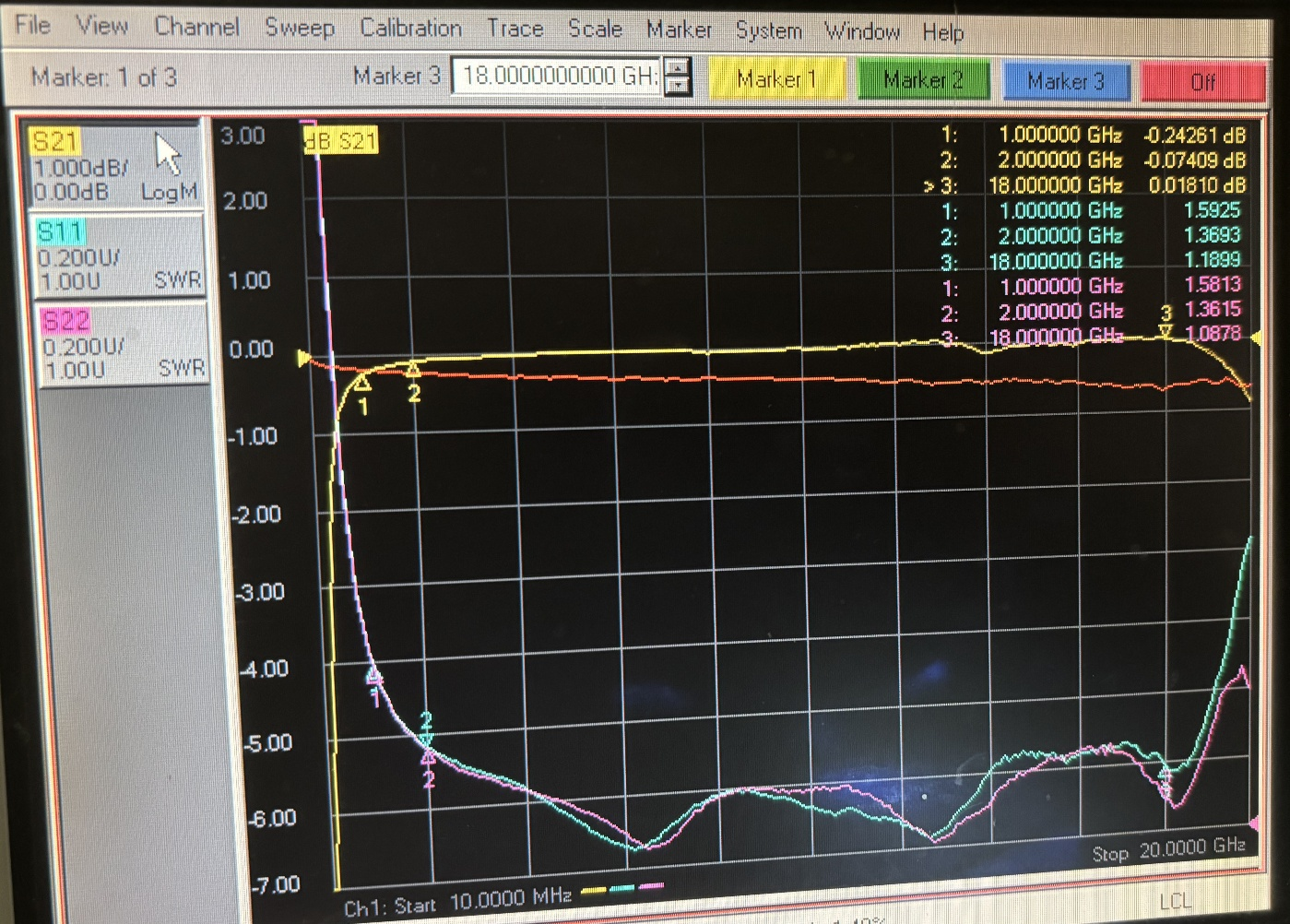

Примечания: 1. Условия хранения: 20-25 ℃, влажность 40-60%;2. Срок годности: 1 год после поставки при соблюдении условий хранения;3. Подходит для процесса пайки ленты;4. Меры предосторожности при сборке и данные испытаний приведены на следующей странице.

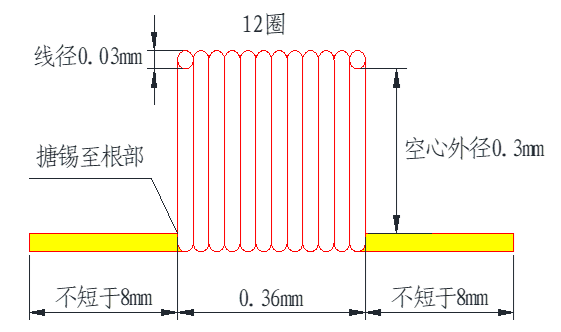

Габаритные размеры

bb6809dab50c8ac1c6fd4b6e6a67eea8

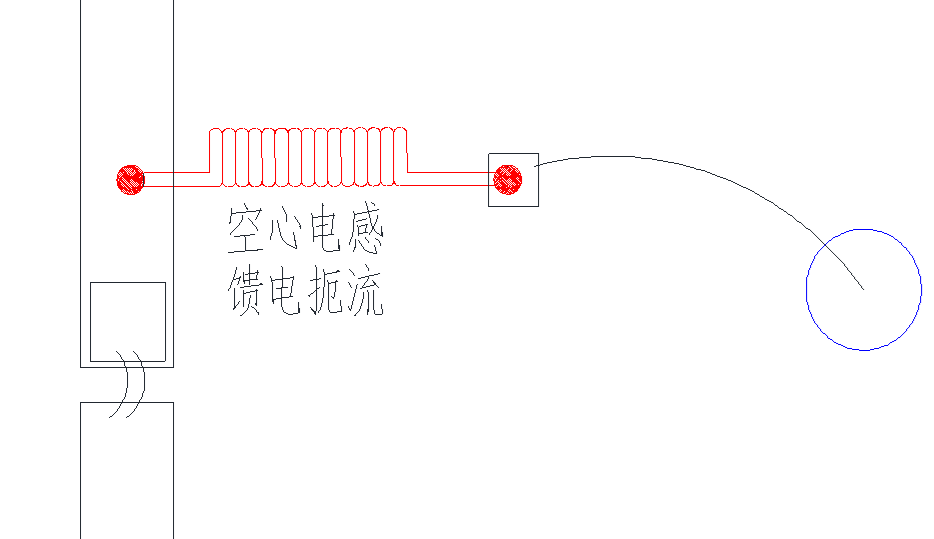

Меры предосторожности при сборке

При сборке корпус катушки должен быть максимально перпендикулярен линии передачи ВЧ-сигнала, выводы на конце линии передачи должны быть как можно короче, после отладки рекомендуется фиксировать клеем.

a454d17c4c0d9e8f4ef4809a25c279e4
