Невидимые чемпионы в мире микроволновых печей

История чип-конденсаторов, конических индукторов и индукторов с воздушным сердечником

Задумывались ли вы когда-нибудь — когда вы звоните по телефону, когда автомобильный радар обнаруживает препятствия или когда спутники передают изображения высокой четкости — что незаметно поддерживает эти «невидимые сигналы»?

Ответ кроется в крошечных компонентах, известных как микроволновые компоненты..

Сегодня давайте шагнем в мир микроволнового излучения и познакомимся с тремя «невидимыми чемпионами»: чип-конденсаторами, коническими индукторами и гусеничными индукторами с воздушным сердечником . Хотя они чрезвычайно малы, они играют решающую роль и являются незаменимыми «героями второго плана» в высокочастотных цепях.

---

1. Что такое микроволновая печь? Краткий обзор

Прежде чем мы углубимся, давайте сначала поймем, что означает слово «микроволновая печь».

Проще говоря, микроволны — это электромагнитные волны очень высоких частот. Они движутся быстро, распространяются на большие расстояния и могут проникать во многие материалы. Вот почему они широко используются в радарах, спутниках и связи 5G.

Однако высокие частоты также сопряжены с тремя основными проблемами:

• Паразитные параметры : На высоких частотах даже простой провод ведет себя как дроссель, а паяные соединения могут действовать как конденсаторы.

• Скин-эффект : ток имеет тенденцию течь по поверхности проводников. Чем выше частота, тем больше потери.

• Резонанс : катушки индуктивности и конденсаторы могут резонировать на определенных частотах, что может привести к выходу из строя схемы.

Чтобы хорошо работать в мире микроволнового излучения, компоненты должны быть чистыми, стабильными и устойчивыми к помехам — именно в этом превосходят наши три звезды.

---

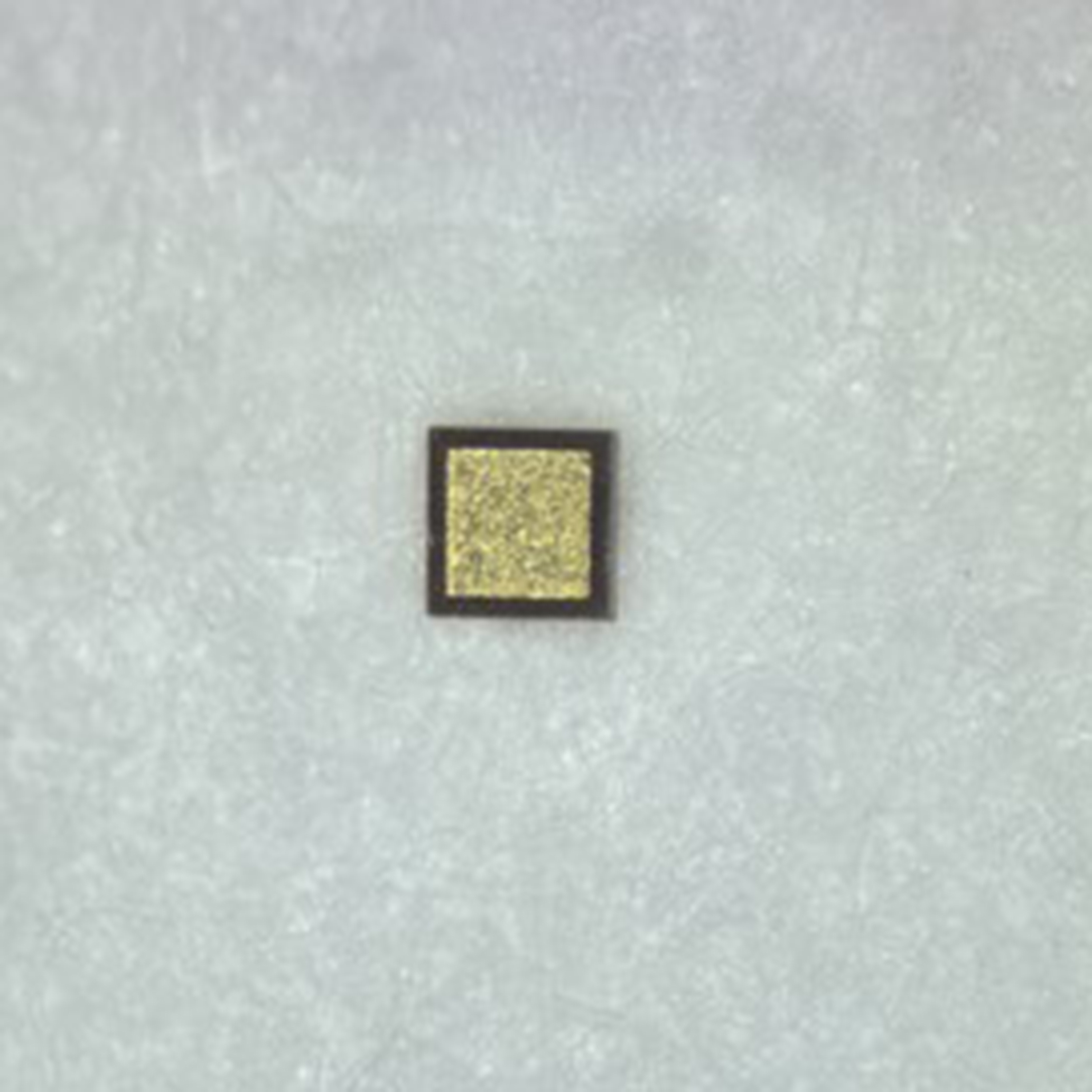

2. Чип-конденсаторы: «привратники» микроволновых частот

Чип-конденсаторы (однослойные керамические конденсаторы, SLC) можно представить как ультратонкие керамические сэндвичи: металлические электроды с обеих сторон и керамический диэлектрик между ними.

Они невероятно тонкие — обычно всего 0,1–0,5 мм — и их легко разместить рядом со стружкой.

Ключевые преимущества:

• Сверхнизкая индуктивность (ESL) : без многослойной укладки они сохраняют истинное емкостное поведение даже на высоких частотах.

• Подходит для приклеивания золотой проволоки : обработка поверхности обеспечивает прямое соединение с золотой проволокой, что идеально подходит для приложений с высокой плотностью размещения.

• Высокая надежность в суровых условиях : обычно используется в аэрокосмической, ракетной и спутниковой связи.




---

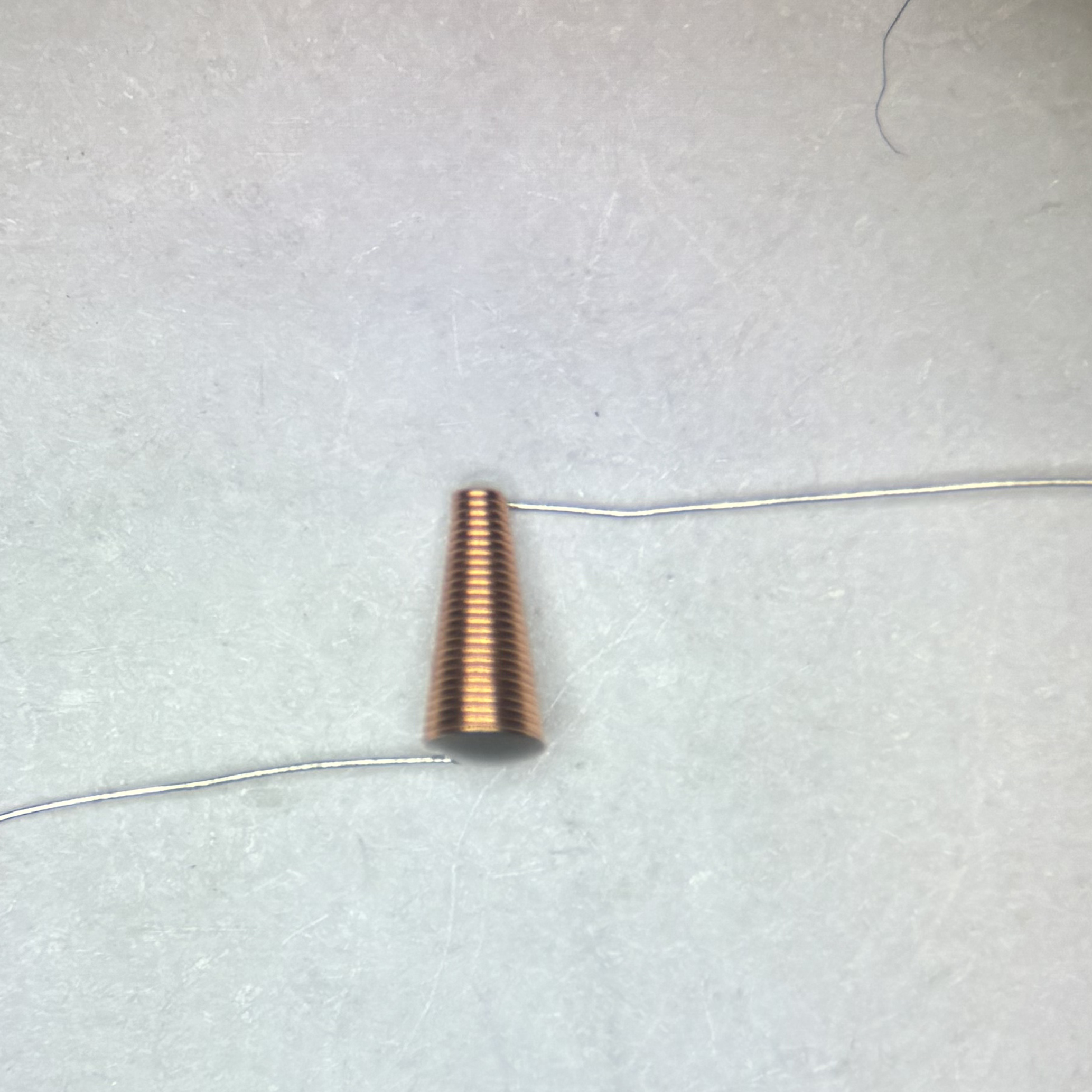

3. Конические индукторы: широкополосные «универсалы».

Если традиционные индукторы являются «узкополосными игроками», то конические индукторы являются настоящими чемпионами широкополосного диапазона..

Они имеют форму крошечных пирамидок, намотанных ультратонким эмалированным проводом — широким у основания и узким вверху — с магнитным сердечником внутри.

Они могут работать в сверхшироком диапазоне частот от 10 МГц до 40 ГГц без собственного резонанса.

Что они делают?

• Сети смещения : обеспечивают питание постоянного тока, позволяя при этом высокочастотным сигналам проходить без помех.

• Замена нескольких индукторов . Один конический индуктор может охватывать широкий диапазон частот, что упрощает проектирование схемы.

• Применение : Оптические модули, испытательные приборы и спутниковые терминалы.




---

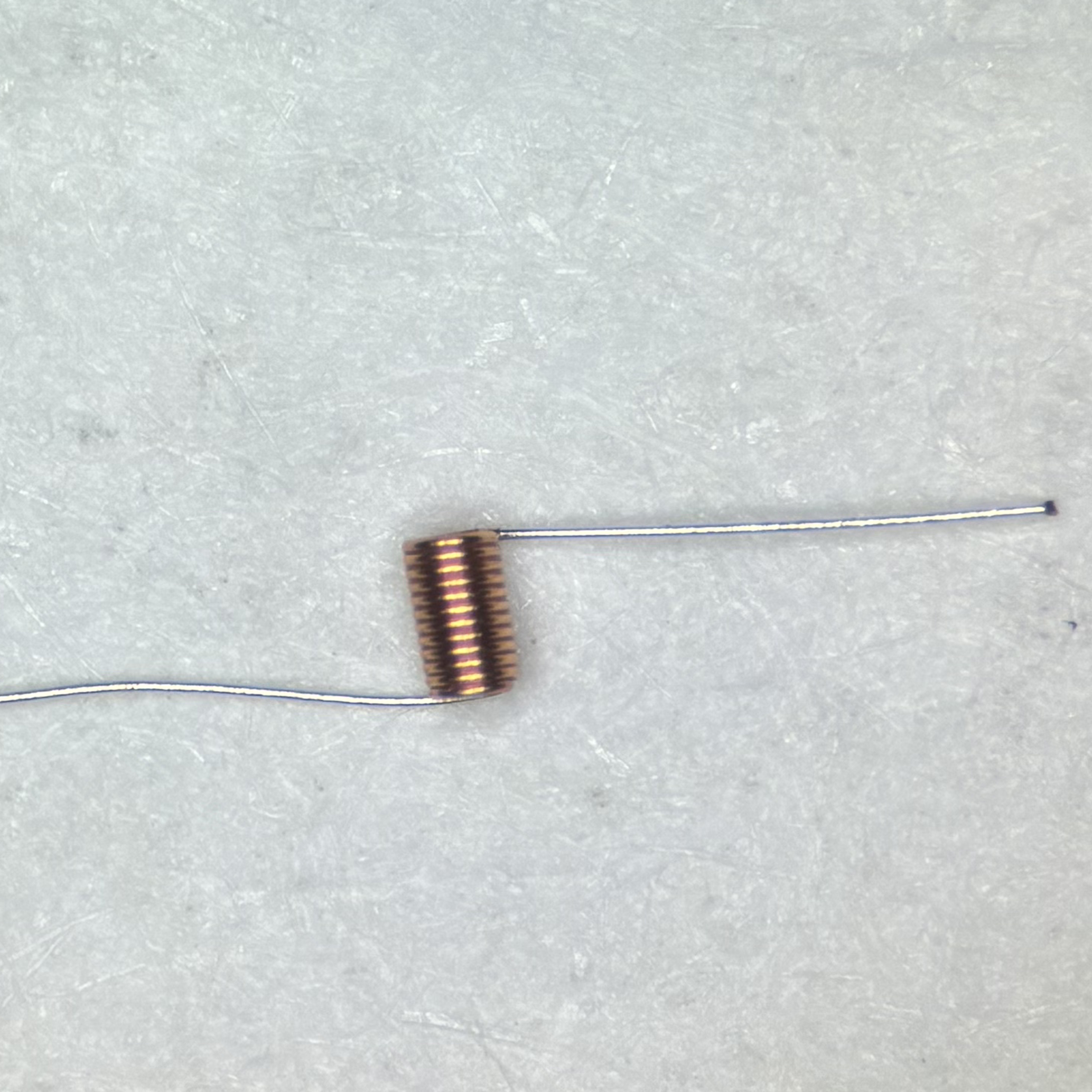

4. Индукторы Caterpillar с воздушным сердечником: «чистые исполнители» высоких частот.

Как следует из названия, индукторы с воздушным сердечником представляют собой катушки без магнитного сердечника . Они изготавливаются с использованием сверхтонкой эмалированной проволоки или золотой проволоки, полностью полагаясь на воздух в качестве среды.

Почему нет магнитного сердечника?

Потому что магнитные сердечники могут насыщаться и вносить потери на высоких частотах. Удаление ядра приводит к повышению скорости и стабильности..

Преимущества:

• Отличные высокочастотные характеристики: может работать на частоте до десятков ГГц.

• Высокая добротность: более высокая добротность означает меньшие потери и более чистый сигнал.

• Точные значения индуктивности: идеально подходят для согласования импедансов и резонансных цепей.

Приложения:

Широко используется в базовых станциях, модулях Bluetooth и схемах входного согласования LNA (малошумящего усилителя).

---

5. Быстрое сравнение трех компонентов

Продукт	Основные преимущества	Основные приложения	Типичные клиенты/отрасли
Чип-конденсатор (SLC)	Сверхнизкий ESL, отличная стабильность ВЧ	Блокировка постоянного тока, фильтрация, обход	Радар, спутники, военные радиостанции
Конический индуктор	Сверхширокополосный, без собственного резонанса	Сети смещения, тройник смещения	Оптические модули, испытательное оборудование, спутниковые терминалы
Индуктор с воздушным сердечником (тип Caterpillar)	Высокая добротность, превосходные характеристики ВЧ	Согласование импеданса, резонансные контуры	Базовые станции, устройства Bluetooth, радиочастотные модули
