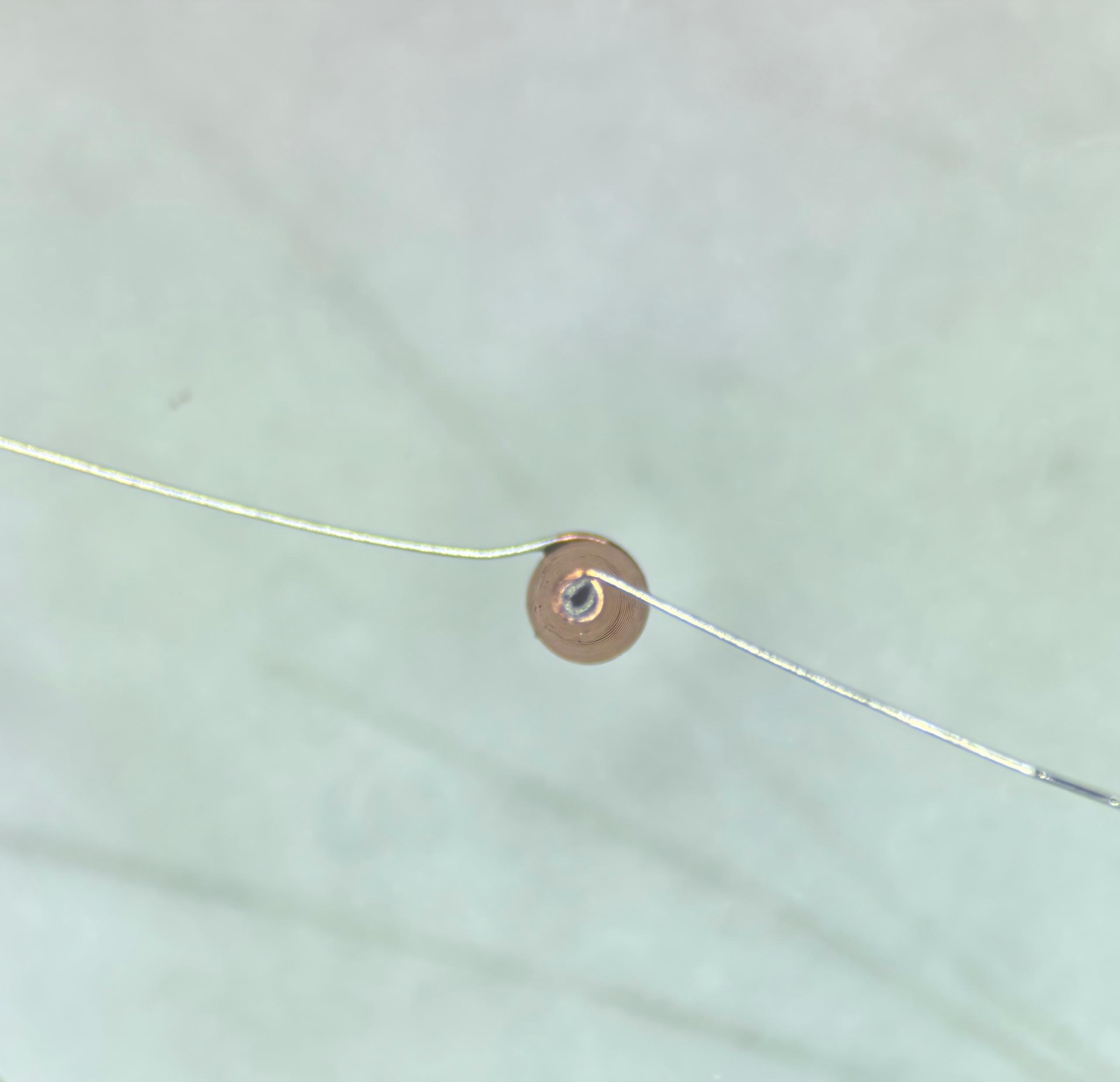

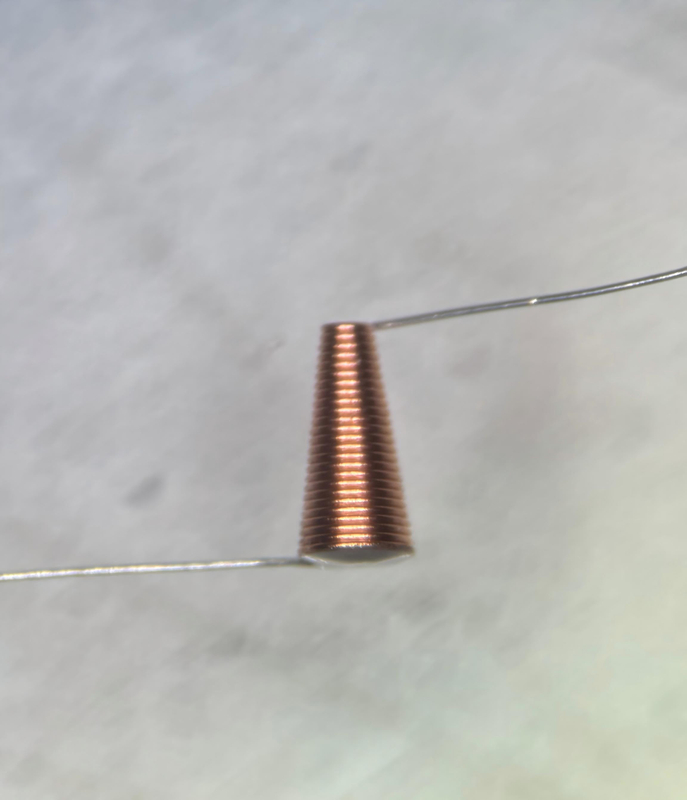

Высокочастотный широкотемпературный конический индуктор HAMLT6000503R 1400nH для радиочастотного применения

Поделиться с:

Конический индуктор HAMLT6000503R — это специальный компонент для радиочастотного поля, с точной индуктивностью 1400 нГн ± 20% и совместимый с проводом диаметром 0,05 мм. Он может выдерживать максимальный ток 200 мА и стабильно работать в сверхшироком диапазоне частот от 20 МГц до 40 ГГц, с диапазоном температурной устойчивости от -55 ℃ до + 125 ℃, адаптируясь к различным суровым условиям работы. Предназначен для процесса пайки, требует хранения при температуре 20-25℃ и влажности 40-60%, срок годности составляет 1 год. Соберите конус, повернув его вертикально к линии передачи радиочастотного сигнала, и зафиксируйте клеем, стараясь, чтобы провод на конце линии передачи был как можно короче. Его вносимые потери составляют всего -0,01006 дБ в диапазоне 10–500 МГц с отличными радиочастотными характеристиками, что делает его идеальным выбором для дросселей питания радиочастотных цепей.

штат:



Запрос цены

Описание продукта

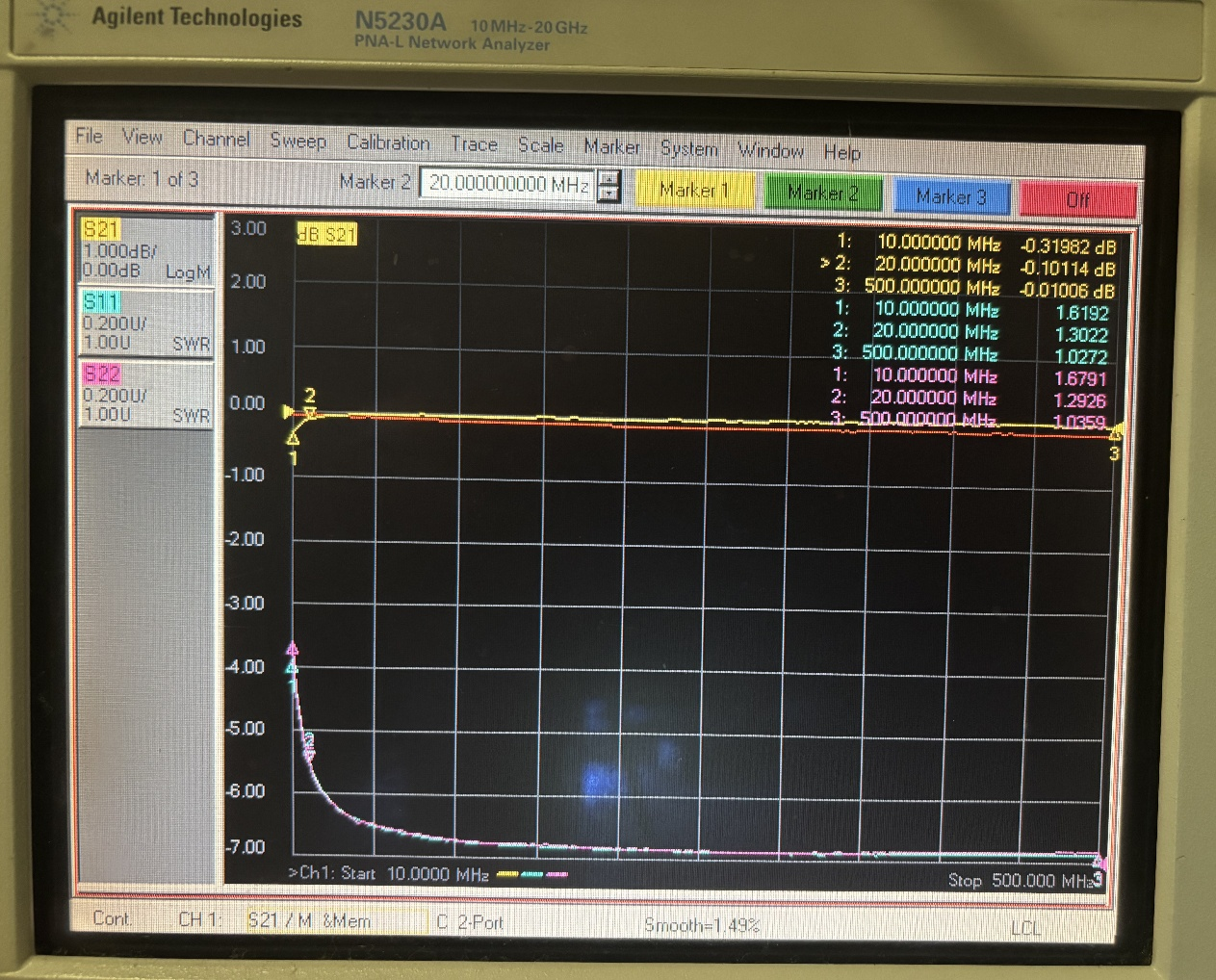

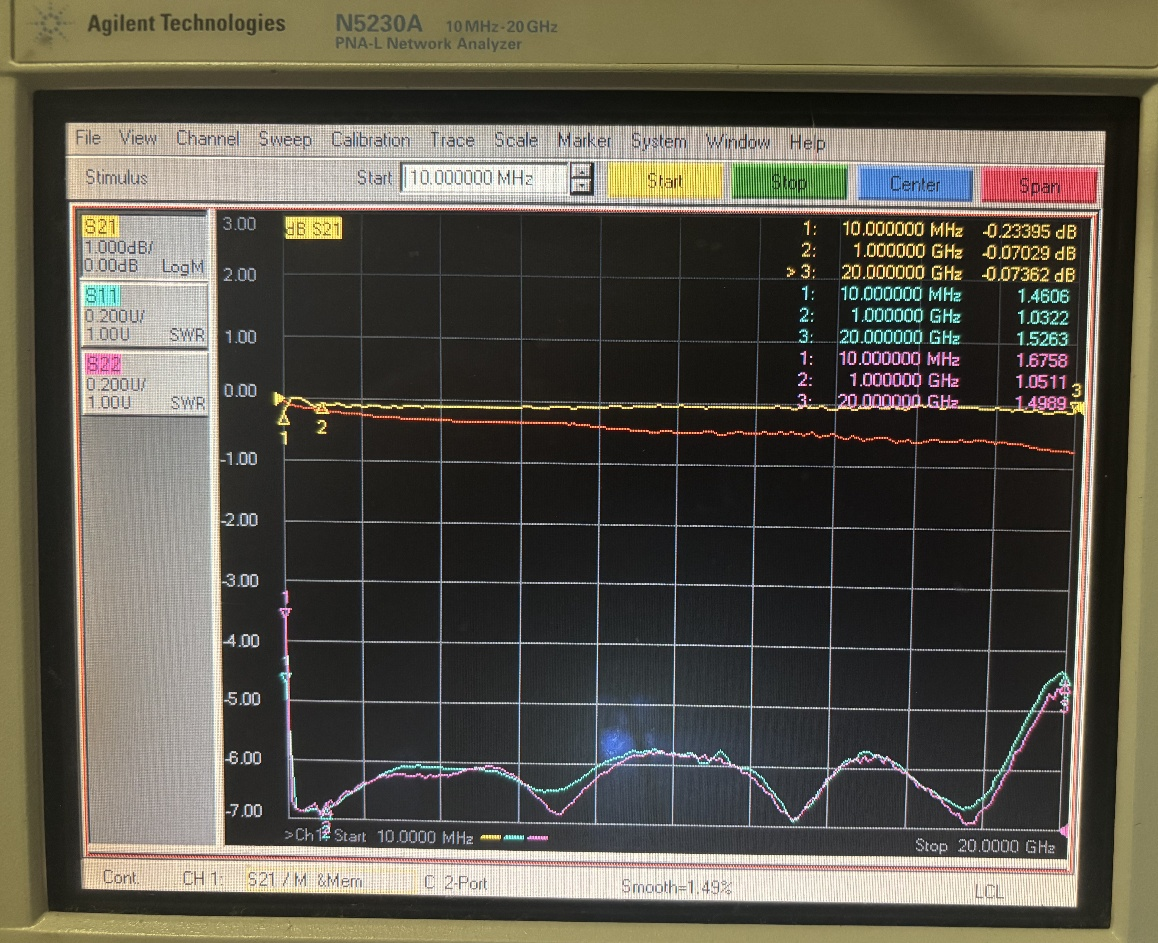

Конический дроссель HAMLT6000503R — это высокопроизводительный пассивный компонент, предназначенный для радиочастотных применений, с превосходными параметрами сердечника: индуктивность 1400 нГн ± 20%, диаметр провода 0,05 мм, максимальный номинальный ток 200 мА. Он может стабильно работать в широком диапазоне частот от 20 МГц до 40 ГГц при рабочей температуре от -55 ℃ до +125 ℃, обеспечивая исключительную адаптируемость к окружающей среде. Подходит для процесса пайки, его необходимо хранить при температуре 20-25 ℃ и влажности 40-60%, срок годности 1 год после доставки. Существуют четкие требования к сборке: кончик конуса должен быть обращен к линии передачи радиочастотного сигнала и быть перпендикулярен ей, вывод на конце линии передачи должен быть как можно короче и фиксироваться клеем для обеспечения устойчивости схемы. Протестированный профессиональными векторными анализаторами цепей, индуктор имеет оптимальный параметр S21 -0,01006 дБ в диапазоне 10–500 МГц, поддерживает низкие вносимые потери в диапазоне 10–20 ГГц, а данные испытаний в диапазоне 40 ГГц предназначены только для справки. Благодаря отличным характеристикам общих вносимых потерь, его параметры КСВ и S11 соответствуют проектным требованиям радиочастотных схем. Это высококачественный вспомогательный компонент для радиочастотных схем, применимый для исследований и разработок и производства различного электронного оборудования, связанного с радиочастотами.

Имя	Конический индуктор
Модель	ХАМЛТ6000503R
Индуктивность	1400нГн±20%
Диаметр проволоки	0,05 мм
Максимальный выдерживаемый ток	200 мА
Рабочая частота	20 МГц-40 ГГц
Рабочая температура	-55℃ ~ +125℃

Примечания:

Условия хранения: 20-25℃, влажность 40-60%;
Срок годности: 1 год после поставки при соблюдении указанных условий хранения;
Подходит для процесса ленточной сварки;
На следующей странице приведены меры предосторожности при сборке и данные испытаний.

c1ac9cadb9ecf28b1a1c46c63639f7fa

Меры предосторожности при сборке

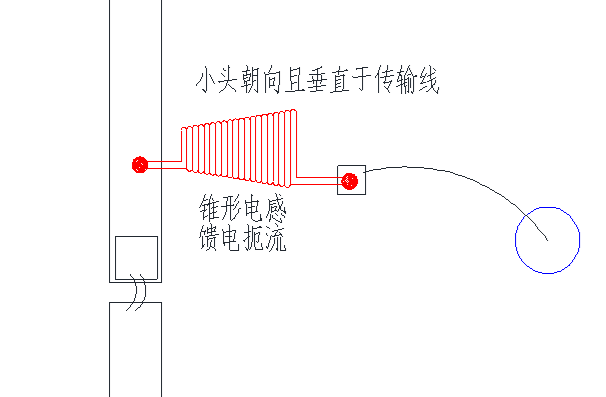

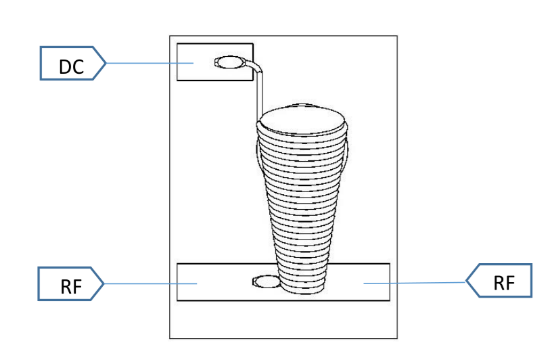

При сборке кончик конуса (меньший конец) должен быть обращен и перпендикулярен линии передачи радиочастотного сигнала, подводящий провод на конце линии передачи должен быть как можно короче, а конический индуктор должен быть зафиксирован клеем.

5445a26c116b1f0fb304475a3d7aa0b7
