HAMLA2000303R Индуктор с воздушным сердечником, специальный индуктивный компонент для высокочастотных радиочастот

Поделиться с:

Индуктор с воздушным сердечником HAMLA2000303R представляет собой специальный компонент для высокочастотных применений с превосходной конфигурацией параметров сердечника. Он имеет 20 витков, диаметр провода 0,03 мм и внутренний диаметр 0,3 мм, индуктивность точно контролируется на уровне 48 нГн ± 20%. Он выдерживает максимальный ток 200 мА и подходит для работы в широком диапазоне частот от 1 до 18 ГГц, обеспечивая стабильную работу при экстремальных температурах от -55 ℃ до +125 ℃. Продукт применим для процессов пайки, требующих хранения при температуре 20-25℃ и влажности 40-60%, срок годности 1 год. При сборке корпус катушки следует расположить перпендикулярно линии передачи ВЧ-сигнала с выводами как можно короче, а после доводки зафиксировать клеем. Он хорошо подходит для различных сценариев высокочастотных радиочастотных цепей и обладает исключительной стабильностью и адаптируемостью.

штат:



Запрос цены

Описание продукта

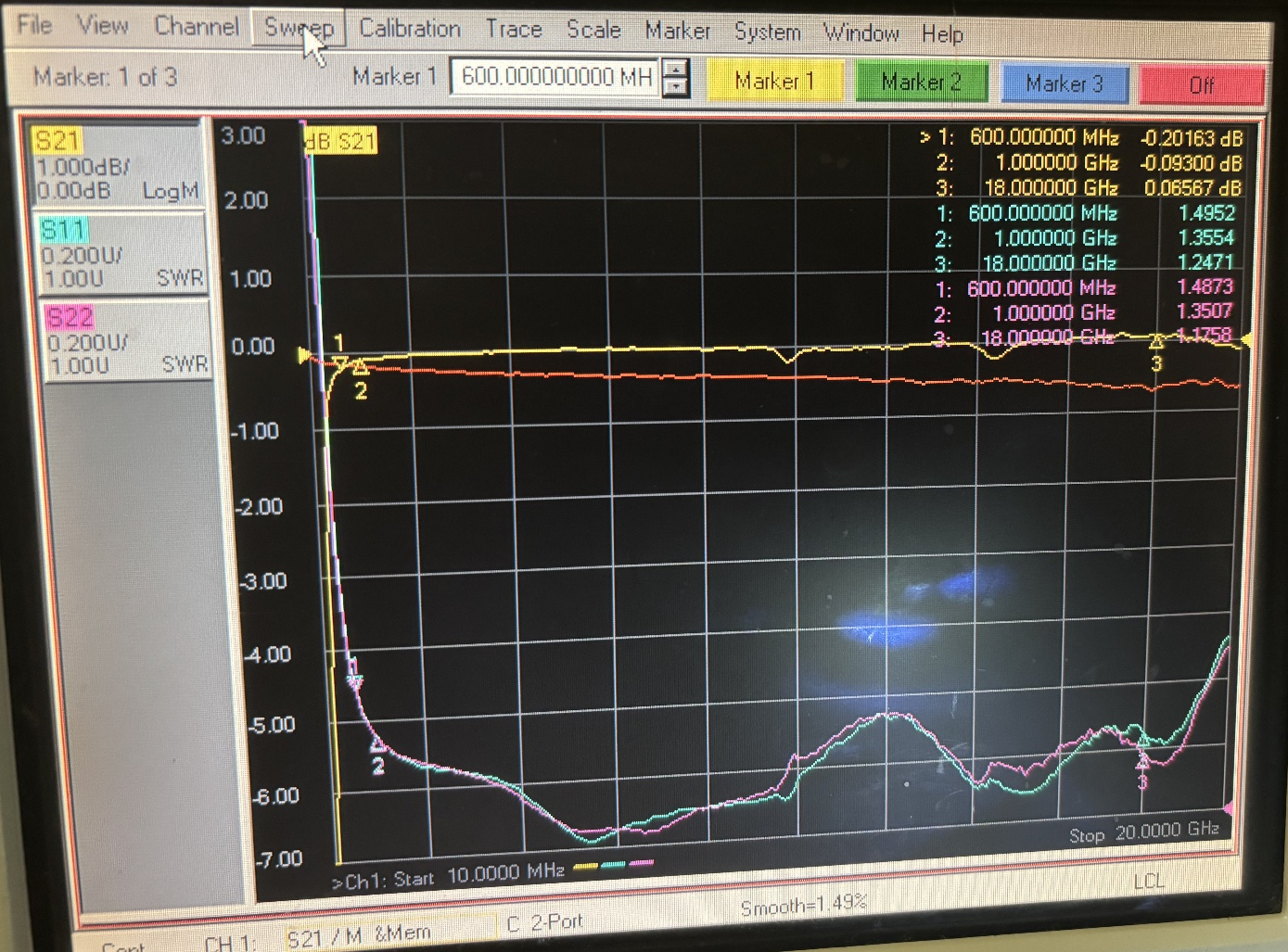

Индуктор с воздушным сердечником HAMLA2000303R представляет собой легко адаптируемый высокочастотный индуктивный компонент, изготовленный с использованием технологии прецизионной намотки. Намотанная на 20 витков, совмещенная с проводом диаметром 0,03 мм и внутренним диаметром 0,3 мм, она обеспечивает стандартную индуктивность 48 нГн ± 20% со стабильными электрическими характеристиками. Продукт поддерживает максимальный рабочий ток 200 мА, а рекомендуемая рабочая частота 1–18 ГГц соответствует требованиям основных высокочастотных приложений. Его рабочие характеристики в широком диапазоне температур позволяют ему адаптироваться к различным сложным условиям работы. Соответствуя требованиям процесса пайки, продукт имеет четкие характеристики радиочастотной адаптации для сборки, контролируемые условия хранения и достаточный срок годности. Пройдя полнодиапазонный тест от 10 МГц до 20 ГГц с соответствующими показателями производительности, он является высококачественным вспомогательным компонентом для высокочастотных радиочастотных цепей.

Имя	Индуктор с воздушным сердечником
Модель	ХАМЛА2000303R
Количество поворотов	20
Диаметр проволоки	0,03 мм
Внутренний диаметр	0,3 мм
Индуктивность	48нГ±20%
Максимальный выдерживаемый ток	200 мА
Рекомендуемая рабочая частота	1–18 ГГц
Рабочая температура	-55℃ ~ +125℃

Примечания:

1. Условия хранения: 20–25 ℃, влажность 40–60 %;

2. Срок годности: 1 год после поставки при соблюдении условий хранения;

3. Подходит для процесса пайки;

4. Меры предосторожности при сборке и данные испытаний см. на следующей странице.

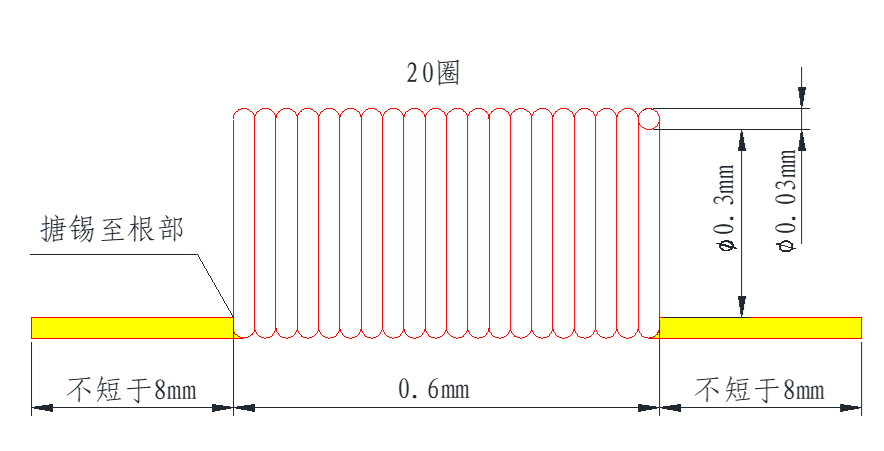

Габаритные размеры

cc648d480e43ee42c0f2206149a53aea

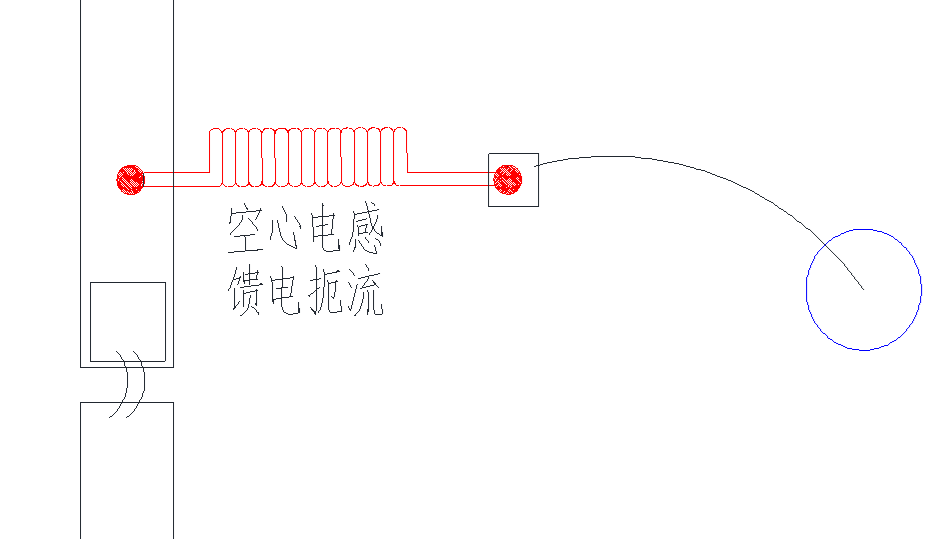

Меры предосторожности при сборке

При сборке корпус катушки должен быть максимально перпендикулярен линии передачи ВЧ-сигнала, выводы на конце линии передачи должны быть как можно короче, после отладки рекомендуется фиксировать клеем.

fa71264a46de67b0a4dc92cd1b852a9a
